Schemat bezpieczników Vectra C - Opis i lokalizacja

Vectra C bezpieczniki schemat to niezwykle przydatna informacja dla każdego posiadacza tego popularnego modelu samochodu. W artykule znajdziesz dokładny opis rozmieszczenia bezpieczników w Opelu Vectra C, który ułatwi Ci zlokalizowanie i wymianę przepalonego bezpiecznika. Dowiesz się gdzie znajdują się poszczególne skrzynki bezpiecznikowe w kabinie, komorze silnika oraz bagażniku.

Kluczowe wnioski:
  • Artykuł zawiera dokładny schemat wszystkich bezpieczników w Opelu Vectra C z oznaczeniami.
  • Dowiesz się gdzie szukać głównej oraz dodatkowej skrzynki bezpiecznikowej.
  • Znajdziesz opis bezpieczników w kabinie, pod maską oraz w bagażniku.
  • Schematy pomogą Ci szybko zlokalizować przepalony bezpiecznik.
  • Wymiana bezpiecznika będzie prosta dzięki dołączonym zdjęciom i opisom.

Lokalizacja bezpieczników Vectra C

W Opelu Vectra C znajdują się trzy główne miejsca, w których umieszczone są bezpieczniki - kabina, komora silnika oraz bagażnik. Dokładna znajomość ich lokalizacji ułatwi szybkie zlokalizowanie i wymianę przepalonego bezpiecznika w Vectrze C.

W kabinie kierowcy pod deską rozdzielczą od strony kierowcy znajduje się skrzynka bezpiecznikowa, w której umieszczone są bezpieczniki obsługujące większość obwodów elektrycznych wewnątrz samochodu - oświetlenie, sterowanie szybami, system audio itp.

Drugim kluczowym miejscem jest komora silnika. Tuż przy akumulatorze umieszczona jest główna skrzynka bezpiecznikowa, która zabezpiecza najważniejsze obwody zasilania silnika i jego systemów. W innych częściach komory silnika zgrupowane są dodatkowe zestawy bezpieczników obsługujące poszczególne podzespoły.

Trzecią lokalizacją jest przestrzeń bagażnika, pod jego lewą ścianką znajdują się kolejne zestawy bezpieczników odpowiadające np. za światła tylne, ogrzewanie tylnej szyby itd.

Szczegółowa lokalizacja bezpieczników Vectra C

Aby ułatwić zlokalizowanie konkretnego przepalonego bezpiecznika, poniżej znajdują się ich dokładne położenia w poszczególnych strefach samochodu:

  • Kabina kierowcy - schowek po lewej stronie deski rozdzielczej
  • Komora silnika - skrzynka bezpiecznikowa przy akumulatorze
  • Komora silnika - dodatkowa skrzynka w dolnej części po lewej stronie
  • Bagażnik - skrzynka w lewej ściance bagażnika

W dalszej części artykułu znajdziesz szczegółowy opis poszczególnych skrzynek wraz ze schematem bezpieczników oraz ich oznaczeniami.

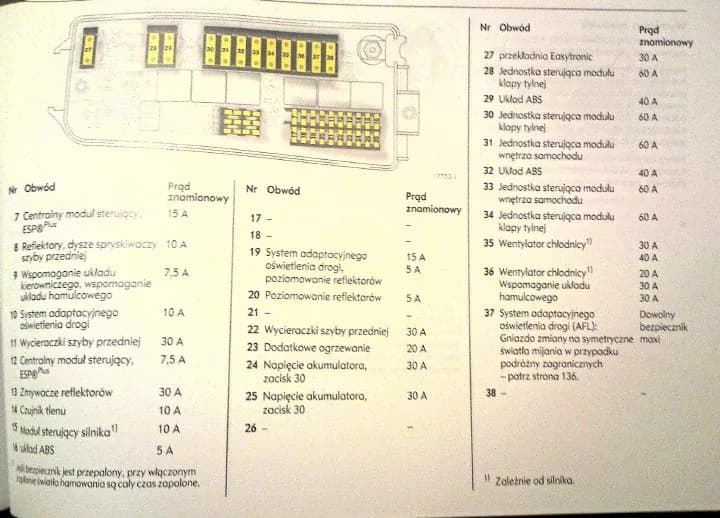

Główna skrzynka bezpieczników Vectra C

Najważniejsza i zawierająca największą ilość bezpieczników jest główna skrzynka bezpieczników w komorze silnika. Umieszczona jest ona w łatwo dostępnym miejscu, tuż przy akumulatorze samochodowym.

W skrzynce zgrupowanych jest kilkadziesiąt bezpieczników i przekaźników, zabezpieczających niemal wszystkie najważniejsze obwody elektryczne samochodu - zasilanie silnika, elementy układu napędowego, komputery pokładowe, podzespoły kontroli emisji spalin i wiele innych.

Identyfikacja bezpieczników w głównej skrzynce

Bezpieczniki w głównej skrzynce są ponumerowane i opisane na schemacie umieszczonym wewnątrz pokrywy. Ułatwia to szybkie zidentyfikowanie konkretnego bezpiecznika, który uległ przepaleniu i wymaga wymiany.

W przypadku braku schematu, można posiłkować się informacjami zamieszczonymi w niniejszym artykule, w którym znajduje się dokładny schemat bezpieczników Vectra C wraz z ich oznaczeniami i opisem odpowiednich obwodów.

Poniższa tabela przedstawia kilka przykładowych bezpieczników wraz z ich oznaczeniami i funkcjami:

F12 Bezpiecznik silnika - 30A
F18 Bezpiecznik świateł hamowania - 15A
F23 Bezpiecznik sensorów tlenu - 10A

Czytaj więcej: Jak szpachlować samochód? Proste metody szpachlowania auta i samochodu

Dodatkowa skrzynka bezpieczników Vectra C

Oprócz głównej centralnej skrzynki bezpiecznikowej, część obwodów elektrycznych Vectry C zabezpieczona jest dodatkowymi zestawami bezpieczników, rozmieszczonymi w innych miejscach komory silnika.

Jednym z takich punktów jest niewielka skrzynka umieszczona w dolnej części komory silnika, po lewej stronie. Znajduje się tam kilkanaście dodatkowych bezpieczników obsługujących m.in. elementy układu klimatyzacji, czujniki silnika, elementy zawieszenia kół.

Identyfikacja bezpieczników dodatkowej skrzynki

Podobnie jak bezpieczniki głównej skrzynki, elementy w dodatkowym zestawie opisane są za pomocą literowo-cyfrowych oznaczeń. Identyfikację ułatwia tabela zamieszczona poniżej:

F1 Przekaźnik pompy ABS - 30A
F4 Czujnik ciśnienia powiertrza - 5A
F5 Zawór recyrkulacji spalin - 10A

Poza opisaną tu skrzynką, mniejsze zestawy bezpieczników mogą znajdować się także bezpośrednio przy poszczególnych elementach wyposażenia.

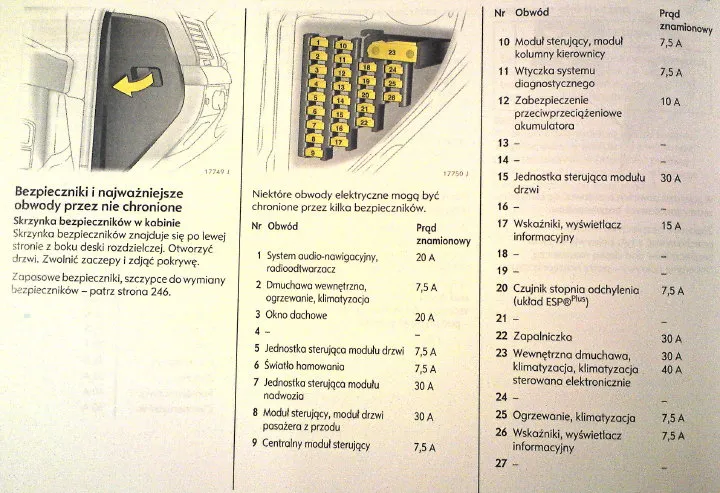

Bezpieczniki w kabinie Vectra C

Schemat bezpieczników Vectra C - Opis i lokalizacja

Kolejnym kluczowym punktem na schemacie bezpieczników Vectra C jest skrzynka w kabinie kierowcy. Znajduje się ona w schowku po lewej stronie deski rozdzielczej.

Skrzynka ta zawiera około 20 bezpieczników, które zabezpieczają elektronikę i instalację elektryczną kabiny samochodu - m.in. urządzenia rozrywkowe i komunikacyjne, oświetlenie, sterowanie szybami i lusterkami itd.

Warto pamiętać o sprawdzeniu bezpieczników również w tym miejscu przy problemach z działaniem instalacji elektrycznej kabiny Vectry C.

Identyfikacja bezpieczników skrzynki kabinowej

Podobnie jak w przypadku pozostałych skrzynek, poszczególne bezpieczniki opisane są za pomocą cyfrowo-literowych oznaczeń. Ułatwia to szybkie rozpoznanie funkcji danego bezpiecznika.

Przykładowe oznaczenia bezpieczników w skrzynce kabinowej wraz z ich funkcjami przedstawiono w tabeli poniżej:

S01 Radio
S32 Światła hamowania
S39 Podgrzewanie lusterek

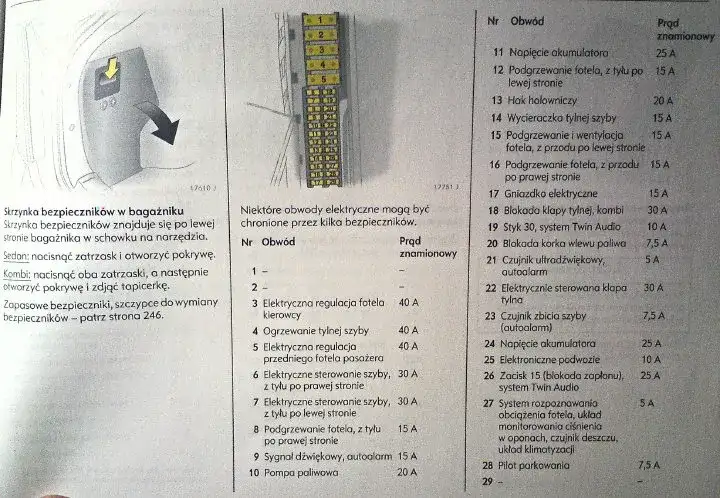

Bezpieczniki w bagażniku Vectra C

Ostatnią strefą, gdzie umieszczone są bezpieczniki w Vectrze C, jest przestrzeń bagażnika.

Po lewej stronie pod wykładziną bagażnika znajduje się kolejna skrzynka z kilkunastoma bezpiecznikami. Odpowiadają one głównie za funkcjonowanie tylnych świateł oraz elementów wyposażenia bagażnika i tylnej części samochodu np. ogrzewanie tylnej szyby.

Identyfikacja bezpieczników w bagażniku

Podobnie jak we wcześniej opisanych skrzynkach, bezpieczniki w przestrzeni bagażnika oznaczone zostały charakterystycznymi symbolami. Poniżej przykładowe oznaczenia:

  • S01 - Światła cofania
  • S07 - Podgrzewanie tylnej szyby
  • S12 - Światła przeciwmgielne

W razie problemów z działaniem instalacji elektrycznej w tylnej części samochodu, warto więc sprawdzić stan bezpieczników również w bagażniku Vectry C.

Opis oznaczeń bezpieczników Vectra C

Jak widać na załączonym schemacie bezpieczników Vectra C, wszystkie bezpieczniki w różnych skrzynkach samochodu oznaczone zostały w specjalny sposób, ułatwiający ich identyfikację.

Stosowane są przy tym dwa systemy oznaczeń:

  • F + numer - dotyczy bezpieczników w głównej skrzynce w komorze silnika
  • S + numer - dotyczy pozostałych skrzynek (kabina, bagażnik)

Dodatkowo na naklejkach i schematach bezpieczników podane są wartości prądowe (amperaż) dla poszczególnych elementów, co pozwala dobrać bezpiecznik o odpowiedniej wartości podczas wymiany.

Znajomość oznaczeń oraz funkcji poszczególnych bezpieczników znacznie usprawnia ich kontrolę i wymianę w razie problemów z instalacją elektryczną Opla Vectra C.

Podsumowanie

Artykuł dostarcza kompletny schemat bezpieczników Vectra C wraz z ich dokładną lokalizacją w differentnych częściach samochodu. Dowiesz się gdzie szukać poszczególnych skrzynek bezpiecznikowych w kabinie, komorze silnika oraz bagażniku.

Znajdziesz tu również szczegółowy opis bezpieczników Vectry C - zarówno głównej centralnej skrzynki przy akumulatorze, dodatkowych zestawów pod maską, jak i bezpieczników obsługujących instalację kabiny oraz tyłu samochodu.

Każdy bezpiecznik został oznaczony zgodnie z fabrycznym schematem, co pozwoli Ci na szybką identyfikację jego roli oraz wybór odpowiedniego zamiennika. Zdjęcia i tabele ułatwią zlokalizowanie oraz wymianę uszkodzonego elementu.

Publikacja znacznie usprawni lokalizowanie i usuwanie problemów z instalacją elektryczną Twojej Vectry C. Warto do niej zajrzeć przed wizytą w serwisie!

Najczęstsze pytania

Główna skrzynka bezpieczników w Oplu Vectra C umieszczona jest w komorze silnika, tuż obok akumulatora. Jest to największy zestaw bezpieczników, zabezpieczający kluczowe obwody zasilania całego samochodu.

Bezpieczniki oznaczone są alfanumerycznymi symbolami, np. S15 lub F27. Litery "F" dotyczą głównej skrzynki pod maską, natomiast litery "S" odnoszą się do pozostałych skrzynek. Cyfry i dodatkowe oznaczenia identyfikują funkcję danego bezpiecznika.

Tak, mogą występować drobne różnice w rozmieszczeniu. Należy opierać się na oznaczeniach alfanumerycznych bezpieczników. Istotny jest także amperaż - należy wymieniać bezpiecznik na element o tych samych parametrach.

Bezpiecznik Centralnego Zamka oznaczony jest zwykle jako S01, a zlokalizowany jest w skrzynce bezpieczników w kabinie kierowcy, w schowku po lewej stronie deski rozdzielczej.

Należy wyjąć bezpiecznik z uchwytu i dokładnie obejrzeć z bliska. Przepalony bezpiecznik ma przerwaną linkę wewnętrzną. Czasem stosowane są też bezpieczniki jednorazowe - wtedy trzeba wymienić cały element.
