Prawidłowe podłączenie kamery cofania - Schemat i montaż

Autor Elżbieta Bryk
Elżbieta Bryk19.01.20246 min.
Prawidłowe podłączenie kamery cofania - Schemat i montaż

Prawidłowe ustawienie kamery cofania jest kluczowe dla bezpieczeństwa i wygody podczas manewrowania samochodem. W tym poradniku przedstawiamy schemat podłączenia oraz krok po kroku instrukcję montażu kamery cofania.

Kluczowe wnioski:
  • Kamera cofania montowana jest z tyłu samochodu, aby mieć widok na przestrzeń za pojazdem.
  • Podłącza się ją do 12V w bagażniku i przekazuje obraz na ekran w kokpicie kierowcy.
  • Trzeba tak ustawić kąt nachylenia kamery, aby obejmowała cały obszar za samochodem.
  • Po podłączeniu należy sprawdzić, czy kamera działa poprawnie i wyraźnie pokazuje obraz.
  • Prawidłowy montaż i podłączenie kamery cofania znacząco ułatwia manewrowanie samochodem.

Jak podłączyć kamerę cofania w samochodzie

Montaż kamery cofania jest niezwykle przydatny dla bezpieczeństwa jazdy i wygody manewrowania. Pozwala obserwować przestrzeń z tyłu samochodu podczas cofania. Dobrze podłączona kamera cofania pokazuje wyraźny i szczegółowy obraz tego, co dzieje się za pojazdem.

Zanim przystąpisz do podłączania kamery cofania, upewnij się, że masz odpowiedni model z obiektywem o szerokim kącie widzenia. Sprawdź także kompatybilność z systemem twojego samochodu.

Miejsce montażu kamery cofania

Standardowo kamery cofania montuje się centralnie nad tablicą rejestracyjną z tyłu auta. Najlepiej ustawić ją równolegle do podłoża, aby obejmowała cały obszar za samochodem. Można też zamontować ją nieco wyżej lub po boku, jeśli chcemy uchwycić szerszy fragment drogi.

Przed przykręceniem kamery do karoserii, warto przyłożyć ją do montowanego miejsca i sprawdzić podgląd obrazu na ekranie w kabinie. Pozwoli to idealnie dostosować pole widzenia.

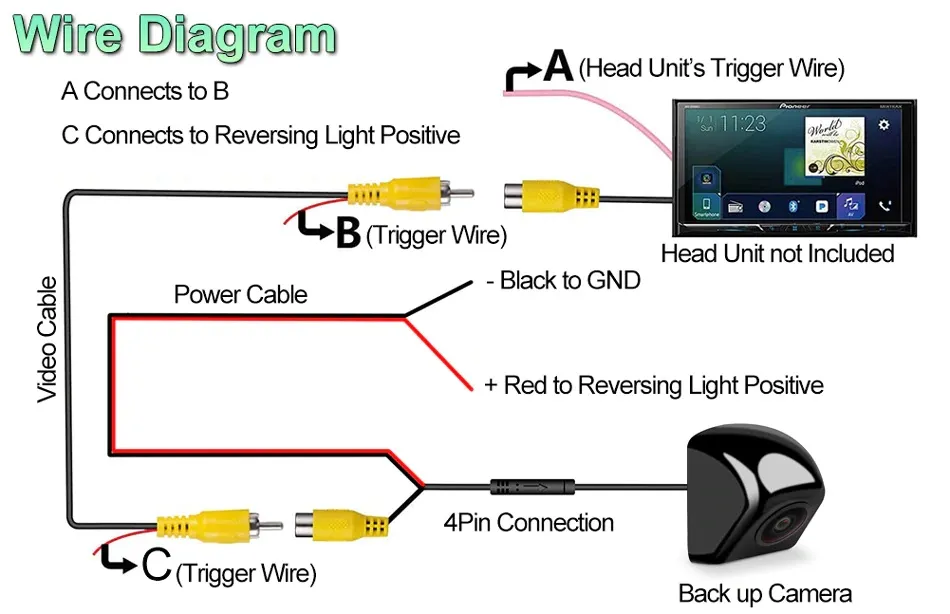

Schemat podłączenia kamery cofania do 12V

Podłączenie kamery cofania jest dość proste, ponieważ wymaga ona zasilania 12V. Najczęściej pobiera się je z akumulatora w bagażniku. Tam też umieszczamy centralną skrzynkę elektryczną.

Schemat podłączenia wygląda więc następująco:

  • Ujemny przewód zasilania (masa) łączymy z masą akumulatora (-).
  • Dodatni przewód zasilania (12V) podłączamy do dodatniego zacisku akumulatora (+).
  • Sygnał wizyjny z kamery prowadzimy kablami koncentrycznymi do monitora w kabinie kierowcy.

Całość instalacji elektrycznej musi być szczelna i dobrze zaizolowana. Wszelkie luźne końcówki owijamy taśmą izolacyjną.

Bezpieczniki i przekaźniki

W obwodzie zasilania kamery cofania warto zastosować bezpiecznik 1-2A oraz przekaźnik. Chronią one układ elektryczny samochodu w razie zwarcia. Prąd będzie wyłączany automatycznie w przypadku przeciążenia.

Czytaj więcej: Odkryj Radio Multimedialne do Samochodu: Stacje Android, Zestawy i Inne Multimedia

Montaż kamery cofania - krok po kroku

Po zaplanowaniu schematu nadszedł czas na praktyczny montaż kamery cofania. Oto szczegółowa instrukcja krok po kroku:

  1. Wybierz miejsce instalacji kamery - najlepiej centralnie nad tablicą rejestracyjną.
  2. Przykręć uchwyt do karoserii samochodu. Ustaw optymalną pozycję uwzględniającą pole widzenia kamery.
  3. Poprowadź kable zasilające z bagażnika do kamery, zabezpieczając je dokładnie.
  4. Podłącz przewody do odpowiednich styków w kamerze zgodnie ze schematem.
  5. Połącz kamerę z monitorem w kabinie, używając koncentryka i przejściówek.
  6. Sprawdź działanie kamery na monitorze. W razie potrzeby wyreguluj ustawienie kamery.

Cały proces powinien zająć około 1-2 godzin. Pamiętaj o ostrożnej jeździe na początku, dopóki nie przyzwyczaisz się do obrazu z kamery.

Ustawianie pola widzenia kamery cofania

Prawidłowe podłączenie kamery cofania - Schemat i montaż

Kluczowe dla bezpieczeństwa jazdy jest prawidłowe ustawienie pola widzenia kamery cofania. Powinna ona obejmować cały obszar za samochodem, aby nic nie umknęło naszej uwadze podczas manewru.

Regulacja kąta ustawienia kamery odbywa się już po jej zamontowaniu i podłączeniu do zasilania. Następnie na monitorze obserwujemy podgląd z kamery i precyzyjnie dopasowujemy pozycję tak, aby zobaczyć jak największy fragment przestrzeni za autem.

Niektóre modele mają także funkcję cyfrowego przycinania obrazu. Pozwala ona zawęzić pole widzenia do najbardziej potrzebnego zakresu.

Pamiętaj, że standardowo kamery cofania mają około 120 stopni kąta widzenia w poziomie. Jeśli nie obejmuje całego obszaru za samochodem, rozważ zmianę modelu lub pozycji montażu.

Eliminowanie martwych punktów

Zawsze staraj się zminimalizować martwe punkty w polu widzenia z tyłu pojazdu. Mogą się tam znajdować niebezpieczne przeszkody niewidoczne na ekranie kamery. Dokładna regulacja i wybór szerokokątnego obiektywu pozwala wyeliminować te martwe pola.

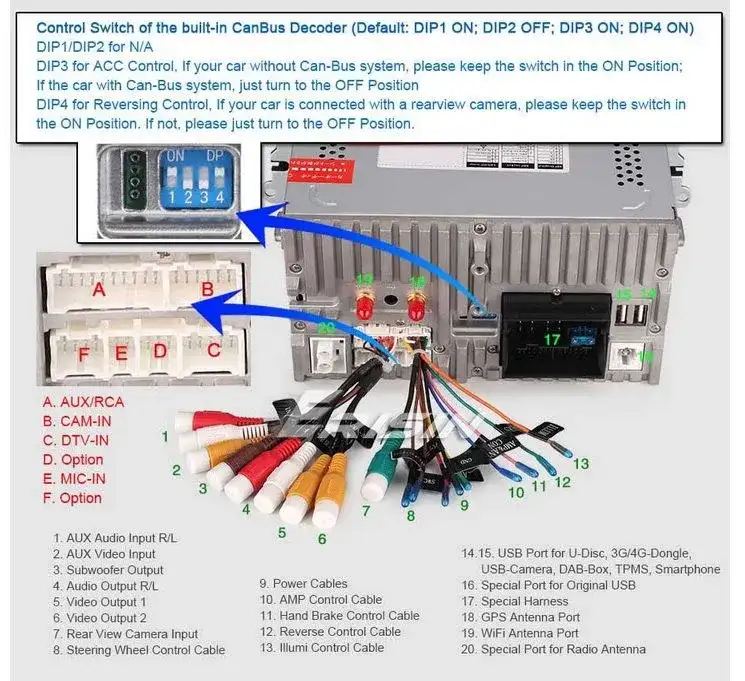

Podłączenie kamery cofania do ekranu samochodowego

Aby wygodnie obserwować obraz z kamery cofania podczas jazdy, musimy podłączyć ją do dodatkowego ekranu w kabinie kierowcy. Może to być dedykowany monitor do kamery lub system multimedialny samochodu.

Do przesyłania sygnału wizyjnego potrzebny jest przewód koncentryczny, który minimalizuje zakłócenia obrazu. Często wymagane są też specjalne przejściówki wtykowe.

Model samochodu Rodzaj przejściówki potrzebnej do podłączenia
Audi A3 Fakra żeńska - SD90
BMW seria 3 Fakra męska - SD90

Po połączeniu wszystkich elementów sprawdzamy wyświetlanie obrazu i działanie linii pomocniczych. Czasami trzeba skalibrować układ, aby linie idealnie pokrywały się z rzeczywistą przestrzenią za pojazdem.

Automatyczne włączanie kamery cofania

Nowoczesne kamery cofania posiadają funkcję automatycznej aktywacji po włączeniu biegu wstecznego. Daje to większą wygodę i mniejsze rozproszenie uwagi kierowcy. Warto zainwestować w taki model, jeśli twój samochód go obsługuje.

Sprawdzenie poprawności działania kamery cofania

Na koniec procesu montażu i podłączenia należy dokładnie sprawdzić kamerę cofania pod kątem prawidłowego działania. Oto lista kontrolna testu:

  • Czy kamera włącza się po włożeniu biegu wstecznego?
  • Czy obraz z kamery jest ostry i wyraźny?
  • Czy pole widzenia obejmuje cały obszar za samochodem?
  • Czy ewentualne linie pomocnicze są widoczne i dobrze dopasowane?
  • Czy podświetlenie nocne kamery działa i pozwala widzieć obraz po zmierzchu?

W przypadku jakichkolwiek nieprawidłowości należy ponownie wyregulować położenie kamery lub sprawdzić ustawienia w menu. Poprawna praca systeme znacznie zwiększa bezpieczeństwo podczas manewrowania.

Podsumowanie

Montaż kamery cofania w samochodzie jest naprawdę wart zachodu dla naszego bezpieczeństwa. Dzięki niej z łatwością będziemy mogli manewrować autem do tyłu, mając podgląd na to, co dzieje się za pojazdem. Podłączenie kamery cofania nie jest skomplikowane, wystarczy postępować zgodnie ze schematem przedstawionym w artykule.

Najpierw trzeba wybrać dobry model kamery cofania o szerokim polu widzenia. Następnie w prosty sposób montujemy ją centralnie nad tablicą rejestracyjną i podłączamy zasilanie oraz sygnał wizyjny. Cały proces szczegółowo opisaliśmy krok po kroku z uwzględnieniem typowych schematów połączeń.

Kluczowe jest odpowiednie wyregulowanie kąta ustawienia kamery cofania, tak aby obejmowała cały kluczowy obszar za samochodem. Warto też połączyć ją z dodatkowym monitorem kierowcy. Na koniec należy sprawdzić poprawność działania - ostrożność zawsze się opłaca.

Mamy nadzieję, że artykuł będzie pomocnym kompendium wiedzy dla każdego, kto samodzielnie chce zamontować i podłączyć kamerę cofania. Życzymy powodzenia i bezpiecznej jazdy z nowym systemem pokładowym!

Najczęstsze pytania

Najlepiej zdecydować się na szerokokątną kamerę cofania o kącie widzenia około 120 stopni. Powinna mieć matrycę 1080p lub wyższą, aby zapewnić ostry i wyraźny obraz. Sprawdź też odporność na warunki atmosferyczne.

Standardowo montuje się ją centralnie nad tablicą rejestracyjną. Ustaw tak, aby obejmowała cały kluczowy obszar za pojazdem - wyreguluj to na podglądzie z kamery.

Schemat jest bardzo prosty - kamera potrzebuje tylko zasilania 12V, które zwykle bierze się z akumulatora w bagażniku. Tam montujemy też skrzynkę elektryczną.

Jak najbardziej. Wystarczy po prostu postępować zgodnie z instrukcją krok po kroku, a nawet osoba bez doświadczenia sobie poradzi. Cały proces zazwyczaj zajmuje 1-2 godziny.

Po zamontowaniu i podłączeniu kamery cofania, należy sprawdzić m.in. ostrość i zakres obrazu, aktywację po włączeniu biegu wstecznego oraz działanie trybu nocnego. Wszelkie nieprawidłowości trzeba skorygować.
