Ten artykuł to Twój praktyczny, szczegółowy przewodnik, który krok po kroku przeprowadzi Cię przez proces samodzielnego montażu kamery cofania w samochodzie. Dowiesz się z niego, jak wybrać odpowiedni sprzęt, zainstalować go i rozwiązać ewentualne problemy, co znacząco zwiększy komfort i bezpieczeństwo Twojej jazdy.
Samodzielny montaż kamery cofania kluczowe informacje
- Kamery cofania zwiększają bezpieczeństwo i komfort parkowania, modernizując pojazd.
- Dostępne są kamery przewodowe i bezprzewodowe, montowane w ramce tablicy, dedykowane lub uniwersalne.
- Zasilanie kamery najczęściej podłącza się do światła cofania, co aktywuje ją automatycznie.
- Kabel wideo należy poprowadzić od tyłu do przodu pojazdu, podłączając go do radia 2DIN, monitora lub smartfona.
- W autach z systemem CAN-BUS mogą wystąpić zakłócenia obrazu, wymagające użycia specjalnego filtra.
- Kluczowe jest prawidłowe podłączenie przewodu "Reverse" do radia, aby automatycznie przełączało obraz.
Dlaczego samodzielny montaż kamery cofania to Twój kolejny projekt garażowy?
Kamery cofania zyskują na popularności nie bez powodu. To jeden z najskuteczniejszych sposobów na unowocześnienie starszego pojazdu, który znacząco podnosi komfort i bezpieczeństwo podczas manewrów parkingowych. W dzisiejszych czasach, gdy przestrzeń parkingowa bywa ograniczona, a piesi, zwłaszcza dzieci, mogą pojawić się niespodziewanie, posiadanie takiego systemu to już nie luksus, a rozsądna inwestycja w spokój ducha.
Bezpieczeństwo i komfort w jednym: Co zyskujesz dzięki kamerze cofania?
Posiadanie kamery cofania to przede wszystkim znaczące zwiększenie bezpieczeństwa. Eliminuje ona tzw. martwe pola, które są zmorą wielu kierowców, szczególnie tych poruszających się większymi pojazdami. Ułatwia parkowanie w ciasnych miejscach, pozwalając precyzyjnie ocenić odległość od przeszkód, takich jak krawężniki, inne samochody czy ściany garażu. Dzięki temu minimalizujesz ryzyko uszkodzenia własnego pojazdu, a także zapobiegasz potencjalnym kolizjom z pieszymi czy rowerzystami. To inwestycja, która zwraca się w postaci spokoju ducha i pewności siebie za kierownicą.
Zanim kupisz: Przewodowa czy bezprzewodowa którą kamerę wybrać do swojego auta?
Wybór między kamerą przewodową a bezprzewodową to kluczowa decyzja, która wpłynie na proces instalacji. Kamery przewodowe, choć wymagają nieco więcej pracy przy prowadzeniu kabla, zazwyczaj oferują bardziej stabilne i niezawodne połączenie, wolne od potencjalnych zakłóceń. Z kolei kamery bezprzewodowe kuszą łatwością montażu eliminują potrzebę przeciągania długiego kabla wideo przez całe wnętrze samochodu. Warto jednak pamiętać, że sygnał bezprzewodowy może być podatniejszy na zakłócenia, zwłaszcza w autach z rozbudowaną elektroniką. Według danych Empik, kamery cofania są coraz częściej wybierane przez kierowców ceniących sobie zarówno nowoczesne technologie, jak i praktyczne rozwiązania.
Kompletujemy zestaw: Narzędzia i akcesoria, które musisz mieć pod ręką
Aby samodzielny montaż kamery cofania przebiegł sprawnie i bezproblemowo, warto wcześniej przygotować odpowiednie narzędzia i akcesoria. Oto lista rzeczy, które przydadzą Ci się w garażu:
- Podstawowe narzędzia: zestaw śrubokrętów (płaskich i krzyżakowych), klucze nasadowe lub płaskie, kombinerki.
- Narzędzia do demontażu tapicerki: ściągacze do plastiku, które pozwolą Ci bezpiecznie zdemontować elementy wykończenia wnętrza bez ich uszkodzenia.
- Narzędzia elektryczne: miernik napięcia (multimetr) do weryfikacji prawidłowości podłączenia przewodów, ściągacz izolacji, taśma izolacyjna (najlepiej dobrej jakości, odporna na temperaturę), opaski zaciskowe do uporządkowania kabli.
- Opcjonalne akcesoria: filtr przeciwzakłóceniowy (szczególnie ważny w nowszych autach z instalacją CAN-BUS), wiertło (jeśli montujesz kamerę uniwersalną wymagającą wywiercenia otworu), lutownica i cyna (dla bardziej trwałych połączeń).
Kluczem do sukcesu jest dobre zaplanowanie całego procesu. Zanim zaczniesz cokolwiek demontować czy podłączać, poświęć chwilę na przemyślenie kolejnych kroków. To pozwoli uniknąć błędów i zapewni, że wszystkie elementy zostaną zamontowane w optymalnych miejscach.
Wybór idealnego miejsca: Gdzie zamontować kamerę, by widzieć jak najwięcej?
Lokalizacja kamery ma fundamentalne znaczenie dla jej funkcjonalności. Idealne miejsce powinno zapewniać szeroki kąt widzenia, obejmujący jak największy obszar za pojazdem. Jednocześnie kamera powinna być zamontowana w taki sposób, aby była chroniona przed zabrudzeniem (np. błotem z drogi) i uszkodzeniami mechanicznymi (np. podczas parkowania tyłem). Estetyka również jest ważna warto poszukać miejsca, w którym kamera będzie jak najmniej widoczna lub będzie harmonizować z linią nadwozia. Często wybierane są okolice lampki oświetlenia tablicy rejestracyjnej lub środek zderzaka.
Ramka tablicy, a może lampka oświetlenia? Porównanie metod montażu
Istnieje kilka popularnych sposobów fizycznego montażu kamery cofania, każdy z nich ma swoje plusy i minusy:
- Kamery w ramce tablicy rejestracyjnej: To jedna z najprostszych metod. Wystarczy wymienić standardową ramkę tablicy rejestracyjnej na taką, która ma wbudowaną kamerę. Montaż fizyczny jest minimalny, a estetyka zazwyczaj zachowana.
- Kamery dedykowane: Te kamery są zaprojektowane tak, aby pasowały idealnie w miejsce fabrycznej lampki oświetlenia tablicy rejestracyjnej. Montaż jest zazwyczaj prosty, a efekt estetyczny bardzo dobry, ponieważ kamera jest niemal niewidoczna.
- Kamery uniwersalne: Wymagają one nieco więcej pracy, ponieważ zazwyczaj trzeba wywiercić otwór w zderzaku, klapie bagażnika lub innym elemencie nadwozia. Daje to jednak największą swobodę w wyborze miejsca montażu i kąta widzenia, ale wymaga precyzji i odpowiednich narzędzi.
Teraz, gdy już wiesz, jak wybrać i gdzie zamontować kamerę, przejdźmy do sedna instalacji. W tej sekcji skupimy się na wersji przewodowej, która dla wielu użytkowników jest synonimem niezawodności i stabilności sygnału.
Instalacja przewodowa krok po kroku: Kompletny przewodnik
Instalacja przewodowa kamery cofania, choć może wydawać się skomplikowana, jest w zasięgu każdego majsterkowicza. Kluczem jest cierpliwość i systematyczność. Pozwala ona na uzyskanie stabilnego połączenia, które jest mniej podatne na zakłócenia niż w przypadku systemów bezprzewodowych.
Krok 1: Jak znaleźć i bezpiecznie wpiąć się w zasilanie światła cofania?
Pierwszym krokiem jest zlokalizowanie przewodów zasilających żarówkę światła cofania. Zazwyczaj znajduje się ona w tylnej lampie pojazdu. Po zdemontowaniu odpowiedniej części tapicerki i uzyskaniu dostępu do kostki elektrycznej, należy za pomocą miernika napięcia zidentyfikować przewód, który pod napięciem pojawia się po włączeniu biegu wstecznego. Następnie, za pomocą złączek lub lutowania, należy wpiąć w ten przewód czerwony przewód zasilający kamery. Ważne jest, aby zrobić to bezpiecznie, bez uszkadzania oryginalnej instalacji pojazdu.

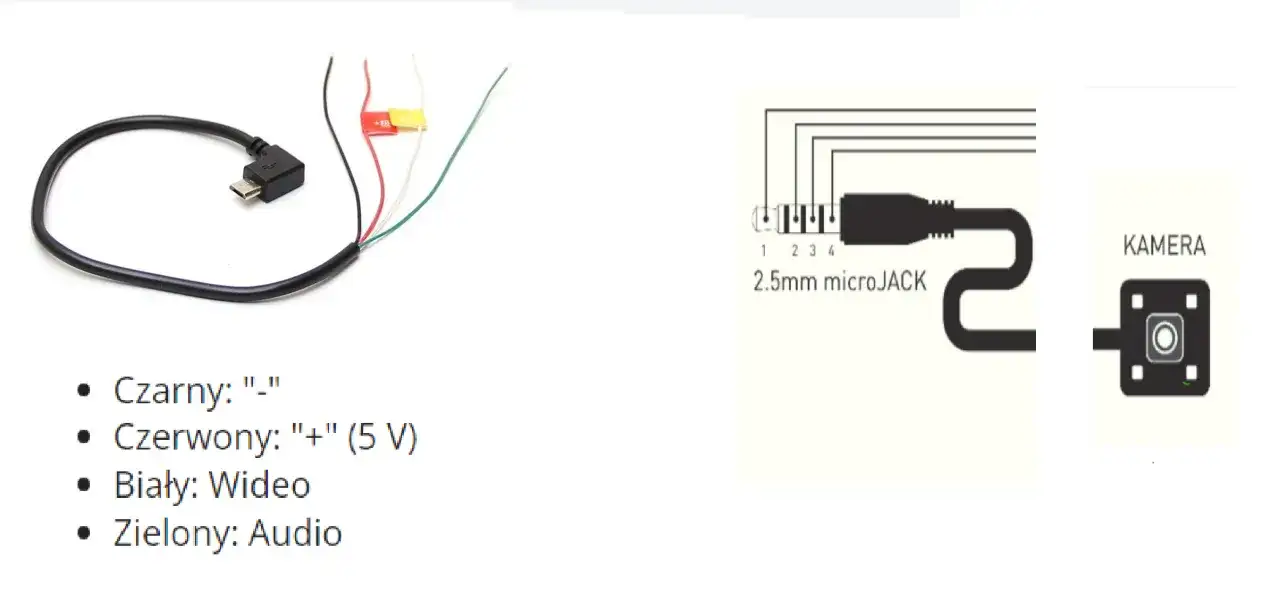

Krok 2: Schemat podłączenia rola przewodu czerwonego (+), czarnego (-) i sygnałowego
Podłączenie zasilania kamery jest proste. Czerwony przewód kamery podłączamy do plusa światła cofania (tak jak opisano w poprzednim kroku). Czarny przewód kamery, który stanowi masę, należy podłączyć do masy pojazdu. Najczęściej jest to metalowa karoseria samochodu lub dedykowany punkt masowy w pobliżu tylnej lampy. Upewnij się, że połączenie jest solidne. Przewód sygnałowy, czyli kabel wideo (zazwyczaj zakończony wtyczką RCA), na tym etapie pozostawiamy niepodłączony zajmiemy się tym w dalszej części instalacji.
Krok 3: Jak profesjonalnie poprowadzić kabel wideo przez wnętrze samochodu?
Teraz czas na przeprowadzenie kabla wideo od tyłu pojazdu do przodu, gdzie znajduje się wyświetlacz. Najlepszym sposobem jest ukrycie go pod elementami wykończenia wnętrza, takimi jak progi, podsufitka lub pod dywanikami. Pozwala to zachować estetykę i chroni kabel przed uszkodzeniem. Unikaj prowadzenia kabla w pobliżu elementów generujących ciepło lub ostrych krawędzi. Użyj opasek zaciskowych, aby uporządkować wiązkę i zapobiec jej przesuwaniu się.
Krok 4: Podłączenie do radia 2DIN lub monitora gdzie wpiąć wtyczkę RCA?
W przedniej części pojazdu, gdzie znajduje się radio samochodowe lub dedykowany monitor, należy zlokalizować odpowiednie gniazdo na przewód wideo. Zazwyczaj jest ono oznaczone jako "CAM IN", "REAR CAMERA" lub podobnie. W przypadku radia 2DIN, może ono znajdować się z tyłu urządzenia, co wymaga jego częściowego wysunięcia. Wpięcie wtyczki RCA w to gniazdo jest kluczowe dla przesłania obrazu z kamery na ekran.
Krok 5: Kluczowy przewód "Reverse" jak zmusić radio do automatycznego przełączania obrazu?
Aby obraz z kamery cofania pojawiał się automatycznie po wrzuceniu biegu wstecznego, konieczne jest podłączenie przewodu "Reverse" (lub "BACK") z wiązki radia. Ten cienki przewód należy podłączyć do tego samego źródła zasilania co kamera, czyli do plusa światła cofania. Dzięki temu radio otrzymuje sygnał informujący o załączeniu biegu wstecznego i automatycznie przełącza się na obraz z kamery. Bez tego podłączenia, obraz z kamery będzie widoczny tylko po ręcznym wyborze odpowiedniego źródła na ekranie radia.
Jeśli nie chcesz męczyć się z prowadzeniem kabli, kamery bezprzewodowe oferują prostszą alternatywę. Choć ich montaż jest łatwiejszy, warto zrozumieć, jak działają, aby w pełni wykorzystać ich potencjał.
Montaż kamery bezprzewodowej: Szybka alternatywa dla tradycjonalistów
Kamery bezprzewodowe to rozwiązanie, które znacząco upraszcza proces instalacji, eliminując potrzebę prowadzenia długiego kabla wideo. Jest to idealna opcja dla osób, które cenią sobie szybkość i minimalizm w montażu.
Jak działa moduł bezprzewodowy (nadajnik i odbiornik)?
System bezprzewodowy składa się zazwyczaj z dwóch głównych elementów: nadajnika (zintegrowanego z kamerą) i odbiornika. Nadajnik, umieszczony z tyłu pojazdu, odbiera sygnał wideo z kamery i przesyła go bezprzewodowo (najczęściej za pomocą fal radiowych lub Wi-Fi) do odbiornika. Odbiornik, podłączony do jednostki centralnej (radia, monitora), odbiera ten sygnał i przekazuje go na ekran. Eliminuje to potrzebę przeciągania kabla wideo przez całe auto.
Podłączenie zasilania nadajnika czy schemat jest taki sam?
Podłączenie zasilania do nadajnika kamery bezprzewodowej jest zazwyczaj bardzo podobne do tego w wersji przewodowej. Najczęściej wykorzystuje się do tego instalację światła cofania. Czerwony przewód nadajnika podłącza się do plusa światła cofania, a czarny do masy pojazdu. Dzięki temu kamera aktywuje się automatycznie po wrzuceniu biegu wstecznego, a sygnał jest przesyłany bezprzewodowo.
Parowanie z monitorem lub smartfonem: Jak uzyskać obraz bez kabli?
Po podłączeniu zasilania i upewnieniu się, że nadajnik jest zamontowany, należy sparować odbiornik z jednostką wyświetlającą obraz. W przypadku dedykowanych monitorów, często wystarczy podłączenie odbiornika i włączenie systemu. Jeśli chcesz korzystać ze smartfona, będziesz potrzebować aplikacji, która pozwoli na połączenie z kamerą przez Wi-Fi lub Bluetooth i wyświetlenie obrazu na ekranie telefonu. Proces parowania jest zazwyczaj opisany w instrukcji obsługi konkretnego modelu kamery.
Nawet przy najlepszym planowaniu, czasem pojawiają się problemy. Nie martw się, większość z nich można łatwo rozwiązać, a ten rozdział pomoże Ci zidentyfikować i wyeliminować najczęstsze usterki.
Rozwiązywanie najczęstszych problemów: Co robić, gdy coś pójdzie nie tak?
Nawet najbardziej skrupulatny montaż może czasem napotkać na swojej drodze drobne przeszkody. Pamiętaj, że większość problemów z kamerą cofania jest łatwa do zdiagnozowania i naprawienia, a ten poradnik pomoże Ci przejść przez ten proces.
Problem: Na ekranie nie ma obrazu gdzie szukać przyczyny?
Brak obrazu na wyświetlaczu to jedna z najczęstszych niedogodności. Zacznij od sprawdzenia podstaw: czy wszystkie przewody są poprawnie podłączone, czy bezpiecznik odpowiedzialny za zasilanie radia lub kamery nie jest przepalony. Upewnij się, że wtyczka RCA jest prawidłowo wpięta w gniazdo "CAM IN" radia. Czasem problemem może być niekompatybilność kamery z fabrycznym systemem radiowym, który wymaga specjalnego adaptera do obsługi zewnętrznych kamer. W przypadku wersji bezprzewodowej, sprawdź, czy nadajnik i odbiornik są poprawnie sparowane.
Problem: Obraz migocze lub pojawiają się paski (zakłócenia) czy to wina instalacji CAN?
Migoczący obraz lub poziome paski to często sygnał zakłóceń elektrycznych. W nowszych samochodach, zwłaszcza tych z grupy VAG (Volkswagen, Audi, Skoda, Seat), stosuje się systemy CAN-BUS, które wykorzystują pulsacyjne napięcie (PWM) do sterowania oświetleniem. To pulsacyjne napięcie może zakłócać sygnał wideo z kamery. Rozwiązaniem tego problemu jest zastosowanie specjalnego filtra przeciwzakłóceniowego lub przekaźnika, który stabilizuje napięcie. Inne potencjalne przyczyny to słabej jakości przewody wideo lub zakłócenia generowane przez instalację oświetlenia LED.
Problem: Kamera działa tylko na wyłączonym silniku jak to naprawić?
Jeśli kamera działa poprawnie tylko przy wyłączonym silniku, może to oznaczać problem z niestabilnym napięciem po jego uruchomieniu lub niewystarczającym prądem dostarczanym do kamery. Sprawdź dokładnie połączenia zasilające, upewnij się, że masa jest prawidłowo podłączona. Czasami rozwiązaniem może być zastosowanie kondensatora lub dodatkowego filtra napięcia, który wygładzi jego wahania podczas pracy silnika.
Problem: Linie pomocnicze są odwrócone lub ich nie ma jak to skonfigurować?
Wiele kamer cofania oferuje linie pomocnicze, które ułatwiają ocenę odległości. Jeśli linie są odwrócone (np. pokazują obraz jakbyś patrzył z drugiej strony samochodu) lub w ogóle ich nie ma, sprawdź instrukcję swojej kamery. Niektóre modele posiadają specjalne pętelki (przewody), które należy przeciąć, aby zmienić orientację obrazu lub aktywować/dezaktywować linie pomocnicze. Upewnij się, że podłączyłeś przewód "Reverse" do radia, ponieważ w niektórych systemach linie pomocnicze są aktywowane tylko wtedy, gdy radio otrzymuje sygnał o wrzuceniu biegu wstecznego.
Gratulacje! Po przejściu przez wszystkie etapy instalacji, nadszedł czas na ostatnie, ale niezwykle ważne testy, które upewnią Cię, że wszystko działa jak należy.
Finalny test i kalibracja: Jak upewnić się, że wszystko działa idealnie?
Po zakończeniu montażu i podłączeniu wszystkich przewodów, kluczowe jest przeprowadzenie dokładnych testów. To ostatni moment, aby upewnić się, że wszystko działa poprawnie i zapewnić sobie pełne bezpieczeństwo.
Pierwsze uruchomienie: Sprawdzenie aktywacji kamery po wrzuceniu biegu wstecznego
Usadowij się wygodnie za kierownicą, uruchom silnik i wrzuć bieg wsteczny. Obserwuj ekran radia lub monitora. Obraz z kamery powinien pojawić się automatycznie. Sprawdź, czy obraz jest wyraźny, stabilny i czy linie pomocnicze (jeśli są aktywne) odpowiadają rzeczywistym odległościom. Przejedź powoli do tyłu, oceniając odległość od przeszkód za samochodem, aby upewnić się, że widzisz wszystko, co powinieneś.
Przeczytaj również: Jak sprawdzić do kogo należy samochód? Poznaj wszystkie dostępne metody
Ostatnie szlify: Czystość obiektywu i finalne ukrycie przewodów
Na koniec upewnij się, że obiektyw kamery jest czysty wszelkie zabrudzenia mogą znacząco pogorszyć jakość obrazu. Dokładnie sprawdź, czy wszystkie poprowadzone przewody są schowane i zabezpieczone, aby nie przeszkadzały podczas jazdy ani nie były narażone na uszkodzenie. Uporządkuj je za pomocą opasek zaciskowych. Po tych czynnościach możesz cieszyć się nowym, bezpieczniejszym sposobem parkowania!
