O-ringi lub oringi to niezwykle istotne elementy w dziedzinie uszczelnień technicznych, które znajdują szerokie zastosowanie w różnych gałęziach przemysłu. Dzięki swojej prostej, lecz efektywnej budowie, o-ringi są powszechnie stosowane w aplikacjach, gdzie wymagane jest niezawodne uszczelnienie, odporne na działanie różnorodnych czynników, takich jak ciśnienie, temperatury czy agresywne chemikalia. W artykule omówimy budowę oringów, ich różne rodzaje oraz zastosowanie, z uwzględnieniem specyficznych właściwości materiałów, z których są wykonane. Dzięki temu lepiej zrozumiemy, dlaczego oringi są niezastąpionym elementem w tak wielu branżach, od przemysłu motoryzacyjnego po przemysł chemiczny.
Czym jest o-ring?

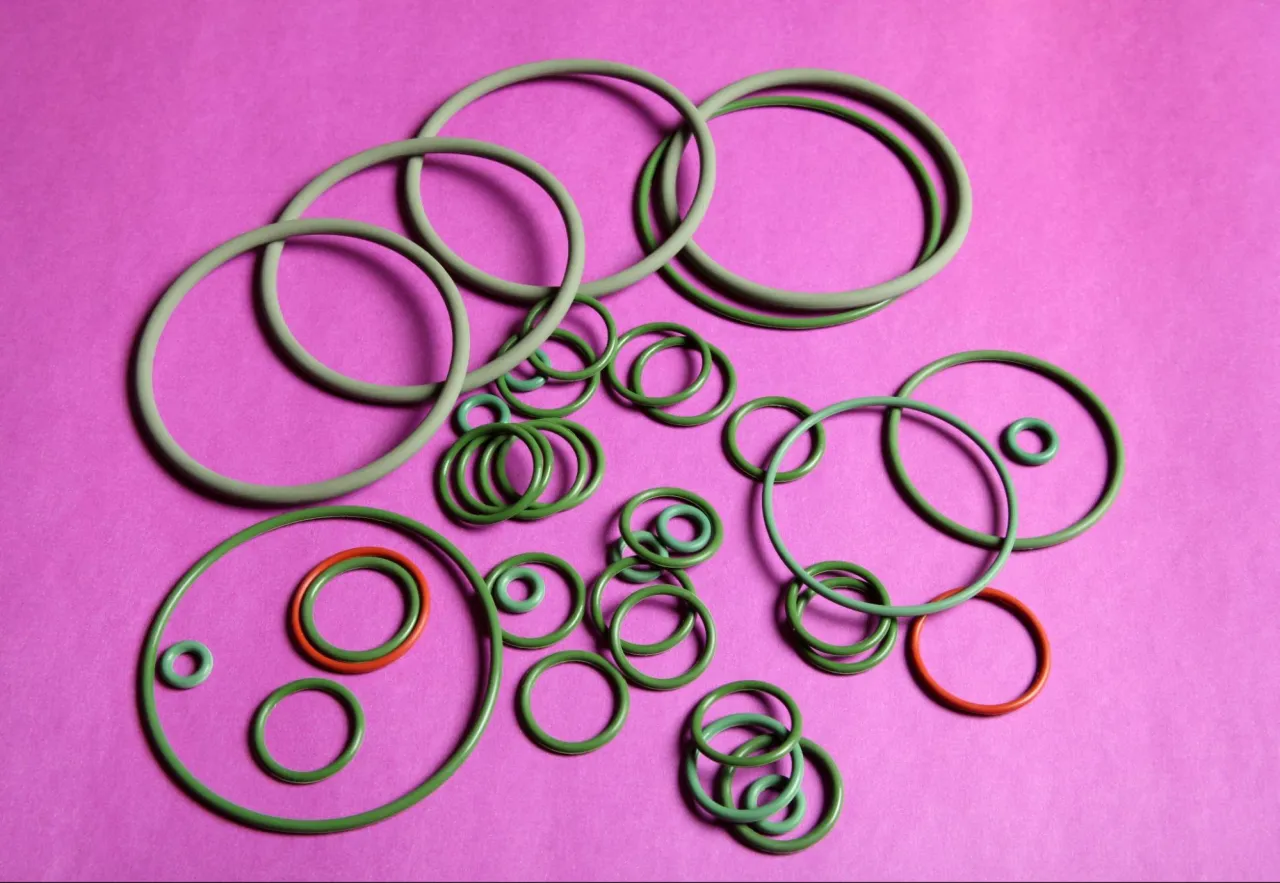

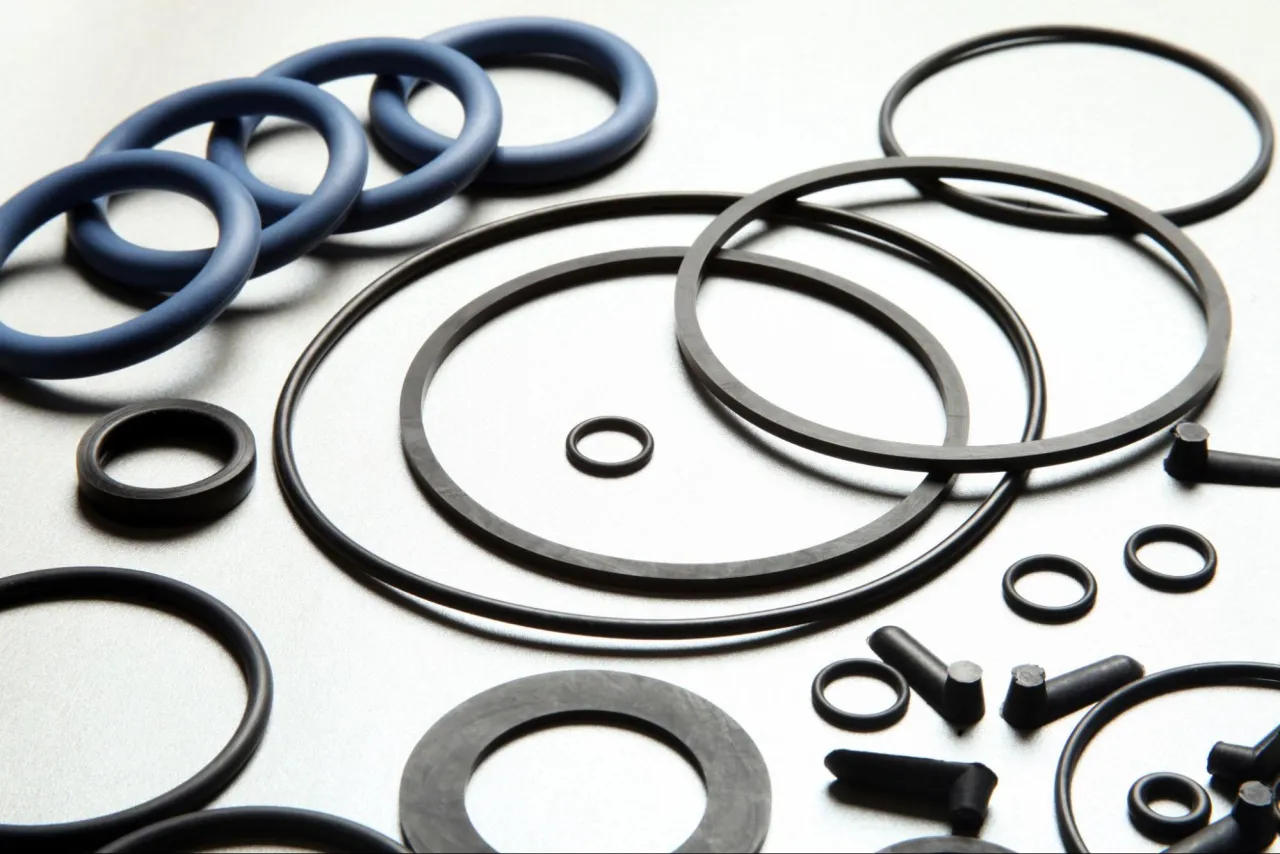

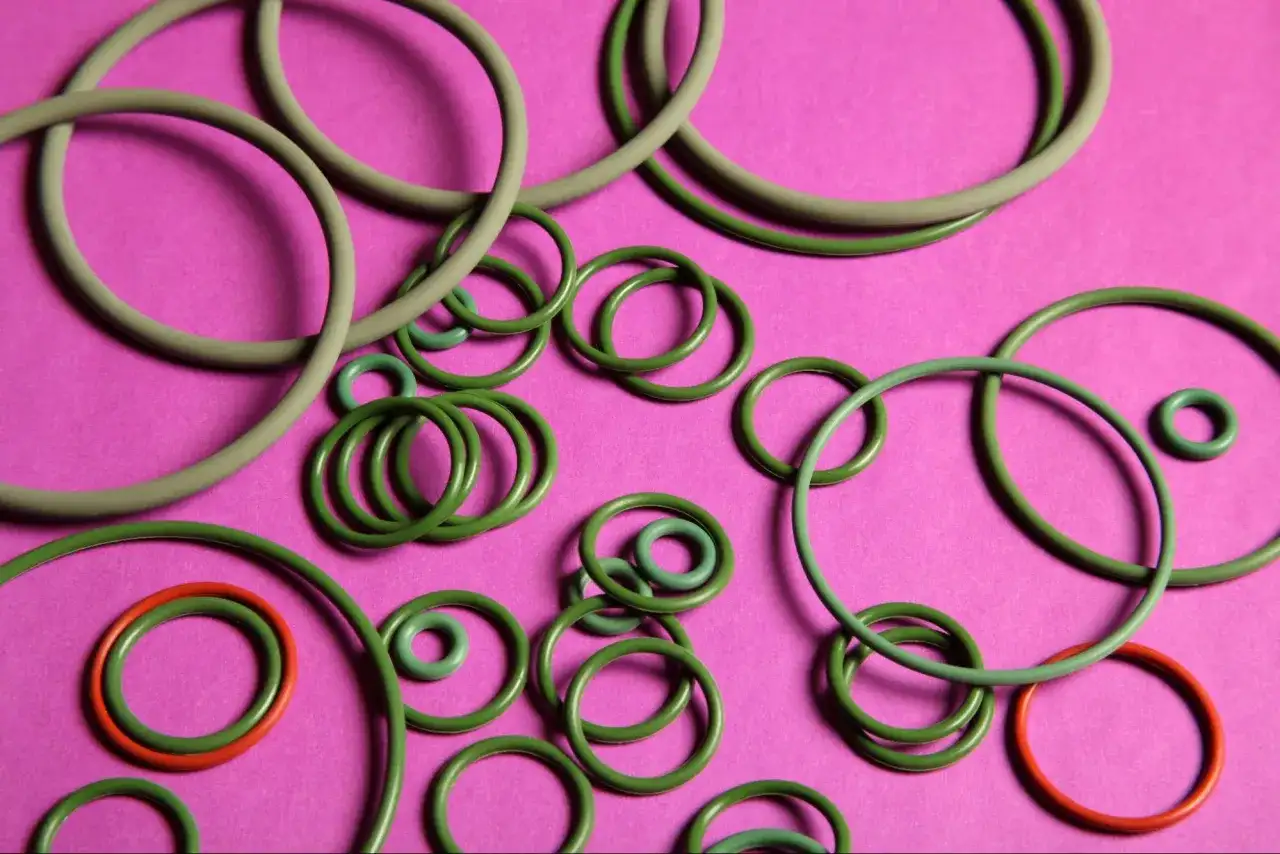

Oring to pierścień uszczelniający o przekroju kołowym, wykonany z elastycznego materiału, najczęściej gumy lub innych polimerów. Jego konstrukcja jest niezwykle prosta: ma kształt torusa, a jego przekrój jest okrągły, co pozwala na równomierne rozłożenie sił nacisku podczas pracy. Średnica wewnętrzna oraz powierzchnia oringa są głównymi parametrami, które determinują jego zdolność do uszczelniania.
Dzięki swojej budowie, oring jest w stanie skutecznie zapobiegać wyciekom płynów, gazów lub innych substancji z przestrzeni zamkniętych, takich jak układy hydrauliczne czy silniki. Jego działanie polega na ścisłym przyleganiu do powierzchni uszczelnianej, co tworzy barierę nieprzepuszczalną dla cieczy lub gazów.
Rodzaje oringów
O-ringi mogą być wykonane z różnych materiałów, co pozwala na ich zastosowanie w szerokim zakresie temperatur, ciśnień oraz środowisk pracy. Wybór odpowiedniego materiału jest kluczowy dla zapewnienia trwałości i niezawodności uszczelnienia.
- Oringi gumowe to najczęściej spotykany typ oringów, który znajduje szerokie zastosowanie w przemyśle motoryzacyjnym i hydraulice. Wykonane z różnych polimerów kauczuku, takich jak NBR, EPDM czy HNBR, są odporne na płyny hydrauliczne, działanie produktów ropopochodnych oraz wysokich ciśnień.
- Oringi silikonowe są cenione za swoje doskonałe właściwości mechaniczne oraz odporność na szeroki zakres temperatur, od bardzo niskich do ekstremalnie wysokich. Znajdują zastosowanie w przemyśle spożywczym, gdzie wymagane są materiały bezpieczne dla kontaktu z żywnością oraz odporne na warunki atmosferyczne i promieniowanie UV.
- Oringi NBR (nitrylowe) charakteryzują się wysoką odpornością na oleje hydrauliczne i produkty ropopochodne, co czyni je idealnym rozwiązaniem w przemyśle motoryzacyjnym oraz w hydraulice. Są także stosowane w układach hamulcowych i innych systemach, gdzie wymagane jest niezawodne uszczelnienie w kontakcie z olejami.
- Oringi EPDM są szczególnie odporne na płyny hamulcowe bazujące na glikolu oraz działanie gorącej wody, pary wodnej, a także warunków atmosferycznych i promieniowania UV. Dzięki tym właściwościom, znajdują zastosowanie w przemyśle chemicznym oraz w instalacjach wodno-kanalizacyjnych.
- Oringi HNBR to zmodyfikowana wersja NBR, która charakteryzuje się zwiększoną odpornością na wysokie ciśnienia, działanie płynów hydraulicznych oraz ekstremalne temperatury. Są często stosowane w wymagających środowiskach, gdzie niezawodność uszczelnienia jest kluczowa.
- Oringi Viton to wyroby gumowe wykonane z fluoroelastomerów, które zapewniają doskonałą odporność chemiczną oraz wysoką odporność na wysokie temperatury i agresywne chemikalia. Są stosowane w przemyśle chemicznym oraz w aplikacjach, gdzie wymagane jest uszczelnienie odporne na ekstremalne warunki.
- Oringi PTFE (teflonowe) są znane z bardzo niskiego współczynnika tarcia oraz odporności na szeroki zakres temperatur. Dzięki tym właściwościom, znajdują zastosowanie w przemyśle chemicznym oraz w aplikacjach, gdzie wymagana jest minimalna interakcja z uszczelnianą substancją.
- Oringi fluorowe to jedne z najbardziej zaawansowanych technologicznie uszczelnień, które oferują doskonałą odporność chemiczną, w tym na promieniowanie słoneczne oraz ekstremalne temperatury. Są one często stosowane w przemyśle motoryzacyjnym oraz chemicznym.
Każdy z powyższych materiałów oferuje unikalne właściwości, które decydują o ich zastosowaniu w konkretnych aplikacjach. Wybór odpowiedniego O-ringu powinien być dokonany na podstawie analizy warunków pracy, takich jak temperatura, ciśnienie oraz kontakt z chemikaliami.
Budowa i działanie oringów
Uszczelki oring są zaprojektowane w prosty, ale skuteczny sposób. Mają one kształt pierścienia o przekroju okrągłym, co jest kluczowe dla ich funkcji uszczelniającej. Przekrój kołowy pozwala na równomierne rozłożenie sił nacisku na całej powierzchni oringa, co sprawia, że uszczelnienie jest trwałe i niezawodne. Są montowane w specjalnie zaprojektowanych rowkach lub gniazdach, które zapewniają płynne zamknięcie obudowy, w której znajdują się płyny lub gazy. Podczas pracy, oring jest ściśnięty, co tworzy uszczelnienie, zapobiegające wyciekom cieczy lub gazów.
W zależności od zastosowania, oringi mogą być wykonane z różnych materiałów, co pozwala na ich dostosowanie do różnych warunków pracy. Przykładem może być zastosowanie w systemach hydraulicznych, gdzie uszczelnienia muszą wytrzymać działanie olejów hydraulicznych i wysokich ciśnień. W innych aplikacjach, takich jak przemysł chemiczny, uszczelki muszą być odporne na działanie agresywnych chemikaliów i wysokich temperatur. Dzięki swojej uniwersalności, oringi znajdują szerokie zastosowanie w różnych gałęziach przemysłu.
Zastosowanie oringów w przemyśle
Oringi są wszechstronnymi elementami uszczelniającymi, które znajdują zastosowanie w wielu gałęziach przemysłu. Ich zdolność do pracy w trudnych warunkach sprawia, że są one nieocenione w aplikacjach wymagających niezawodnego uszczelnienia.
- Przemysł motoryzacyjny: W motoryzacji, oringi są powszechnie stosowane w układach hamulcowych, silnikach, skrzyniach biegów oraz systemach klimatyzacji. Oringi NBR, ze względu na swoją odporność na oleje hydrauliczne i produkty ropopochodne, są idealnym wyborem w tych zastosowaniach. Również oringi Viton, dzięki swojej odporności na wysokie temperatury, znajdują zastosowanie w wymagających środowiskach motoryzacyjnych.
- Przemysł chemiczny: W przemyśle chemicznym, oringi muszą wytrzymać działanie agresywnych chemikaliów, wysokich temperatur oraz ciśnienia. Oringi fluorowe, takie jak oringi Viton, są idealne do pracy w takich warunkach, zapewniając doskonałą odporność chemiczną. W aplikacjach, gdzie niski współczynnik tarcia jest konieczny, stosuje się oringi PTFE, które są takze odporne na szeroki zakres temperatur i agresywne substancje chemiczne.
- Przemysł spożywczy: W przemyśle spożywczym, oringi muszą spełniać rygorystyczne normy dotyczące kontaktu z żywnością i wodą pitną. Oringi silikonowe są często używane ze względu na swoją odporność na wysokie i niskie temperatury oraz bezpieczeństwo w kontakcie z produktami spożywczymi. W zastosowaniach, gdzie wymagana jest zgodność z normami sanitarnymi, oringi wykonane z EPDM są również szeroko stosowane.
- Przemysł hydrauliczny: Oringi są nieodzownym elementem w systemach hydraulicznych, gdzie muszą wytrzymać wysokie ciśnienia oraz działanie płynów hydraulicznych. Oringi HNBR, ze względu na swoją wysoką odporność na ciśnienia i działanie płynów, są idealne do takich zastosowań. Ich trwałość i niezawodność sprawiają, że są szeroko stosowane w hydraulice, w tym w systemach przemysłowych i maszynach budowlanych.
Specjalne typy oringów i ich właściwości
W zależności od specyficznych potrzeb aplikacyjnych, dostępne są różne typy oringów, które charakteryzują się unikalnymi właściwościami.
- Oringi odporne na wysokie ciśnienia i temperatury: W aplikacjach, gdzie występują ekstremalne warunki, takie jak wysokie ciśnienia i temperatury, stosuje się oringi Viton oraz oringi HNBR. Te materiały są wytrzymałe na trudne warunki, co zapewnia długotrwałą niezawodność uszczelnienia.
- Sznury gumowe: Oprócz klasycznych oringów, w niektórych aplikacjach stosuje się specjalne sznury gumowe, które można przyciąć na wymiar i formować w dowolne kształty. Sznury gumowe znajdują zastosowanie tam, gdzie standardowe oringi nie mogą być użyte z powodu nietypowych wymiarów lub kształtów uszczelnianych powierzchni.
- Oringi wykonane z różnych materiałów: Różnorodność materiałów pozwala dopasować oringi do specyficznych warunków pracy. Na przykład oringi fluorowe są odporne na promieniowanie słoneczne i promieniowanie UV, co czyni je idealnymi do zastosowań na zewnątrz. Z kolei oringi silikonowe i EPDM są powszechnie używane w przemyśle spożywczym i chemicznym, gdzie wymagana jest odporność na chemikalia oraz wysokie temperatury.
Podsumowanie
Oringi to niezwykle wszechstronne i niezawodne uszczelnienia techniczne, które są wykorzystywane w wielu gałęziach przemysłu. Ich budowa i różnorodność dostępnych materiałów sprawiają, że są one niezastąpione w aplikacjach, gdzie wymagane jest trwałe i skuteczne uszczelnienie. Wybór odpowiedniego materiału do produkcji oringów jest kluczowy dla zapewnienia ich długotrwałej niezawodności, zwłaszcza w trudnych warunkach pracy. Dzięki swojej prostocie i skuteczności, oringi pozostają podstawowym elementem uszczelnień technicznych, niezbędnym w wielu branżach przemysłowych.
