Przekładnia kierownicza jest kluczowym elementem układu kierowniczego w pojazdach, który przekształca ruch obrotowy kierownicy na ruch kół. Istnieje kilka głównych typów tych przekładni, każda z nich charakteryzuje się inną konstrukcją, zastosowaniem oraz sposobem działania. Najpopularniejszym typem jest przekładnia zębatkowa (maglownica), która działa na zasadzie przekształcania ruchu obrotowego kierownicy na ruch liniowy listwy zębatej. Innym rodzajem jest przekładnia śrubowo-kulowa, często stosowana w pojazdach ciężarowych, która wykorzystuje śrubę i nakrętkę z kulkami łożyskowymi. Natomiast przekładnia ślimakowa, choć kiedyś popularna, obecnie występuje głównie w starszych modelach samochodów. Dodatkowo, układy kierownicze mogą być wyposażone w wspomaganie, które może być hydrauliczne lub elektryczne, ułatwiając manewrowanie pojazdem.
Kluczowe informacje- Przekładnia kierownicza przekształca ruch obrotowy kierownicy na ruch kół
- Główne typy przekładni to: zębatkowa, śrubowo-kulowa oraz ślimakowa
- Przekładnia zębatkowa jest najczęściej stosowanym typem w nowoczesnych samochodach
- Przekładnia śrubowo-kulowa jest popularna w pojazdach ciężarowych
- Przekładnia ślimakowa występuje głównie w starszych modelach
- Układy kierownicze mogą być wyposażone w hydrauliczne lub elektryczne wspomaganie
- Przekładnie kierownicze różnią się konstrukcją, zastosowaniem i sposobem działania
- Najpopularniejszą jest przekładnia zębatkowa charakteryzująca się prostotą i wysoką sprawnością
- Inne typy przekładni, jak śrubowo-kulowa i ślimakowa, mają swoje zastosowania w określonych pojazdach
- Wspomaganie kierownicy, zarówno hydrauliczne jak i elektryczne, ułatwia manewrowanie pojazdem
Rodzaje przekładni kierowniczych - Przekładnia zębatkowa (maglownica)
Przekładnia zębatkowa, zwana również maglovnicą, jest najczęściej stosowanym typem przekładni kierowniczej w nowoczesnych samochodach osobowych. Jej działanie opiera się na przekształcaniu ruchu obrotowego kierownicy na ruch liniowy listwy zębatej, która następnie przekazuje ruch na koła pojazdu. W praktyce, gdy kierowca obróci kierownicę w lewo lub w prawo, listwa zębata przesuwa się odpowiednio w lewą lub w prawą stronę, powodując skręcenie kół w wybranym kierunku.
Konstrukcja przekładni zębatkowej jest stosunkowo prosta, co przekłada się na jej wysoką sprawność działania. Dodatkowo, dzięki niewielkim rozmiarom, przekładnia zębatkowa jest często wybierana przez producentów pojazdów osobowych. Warto jednak zauważyć, że charakteryzuje się ona dość sztywną geometrią, a co za tym idzie, wymaga regularnego smarowania, aby utrzymać płynność pracy.
Pomimo tych niewielkich wad, przekładnia zębatkowa pozostaje bardzo popularnym rozwiązaniem w układach kierowniczych współczesnych samochodów. Jej prosta budowa, wysoka wydajność oraz kompaktowe wymiary sprawiają, że jest to preferowany wybór konstruktorów przy projektowaniu nowoczesnych pojazdów.
Rodzaje przekładni kierowniczych - Przekładnia śrubowo-kulowa

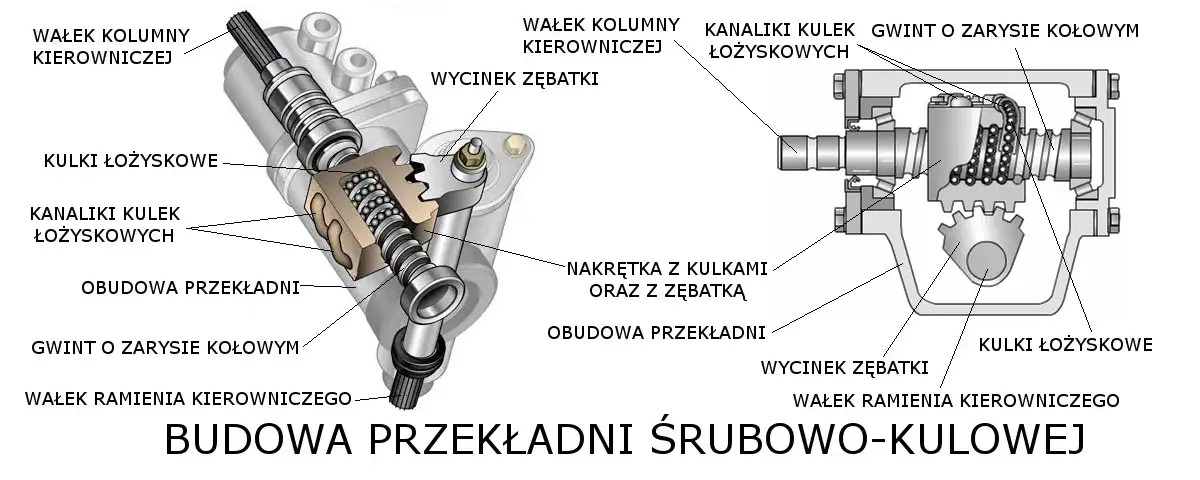

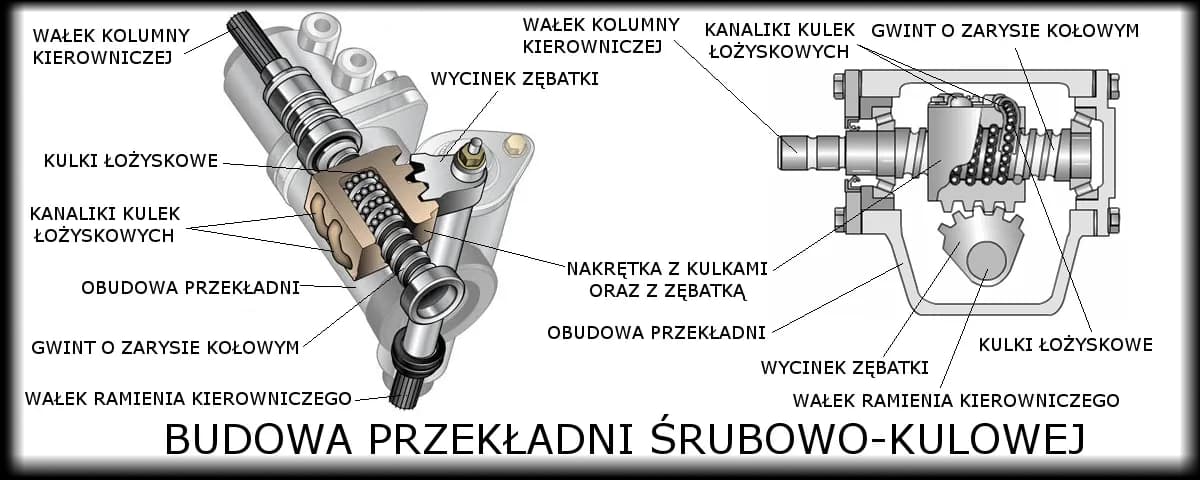

Przekładnia śrubowo-kulowa to inny rodzaj przekładni kierowniczej, który znajduje zastosowanie głównie w pojazdach ciężarowych i dostawczych. W przeciwieństwie do przekładni zębatkowej, jej konstrukcja opiera się na wykorzystaniu śruby i nakrętki, gdzie rolę łożysk pełnią kulki, zmniejszając tarcie i zwiększając efektywność działania.
Dzięki zastosowaniu tego mechanizmu, przekładnia śrubowo-kulowa charakteryzuje się precyzyjnym sterowaniem oraz wyższą odpornością na zużycie w porównaniu do tradycyjnych rozwiązań śrubowych. Jednym z przykładów tego typu przekładni jest system ZF Servocom, który występuje w wielu wariantach dostosowanych do różnych obciążeń.
Pomimo swoich zalet, przekładnia śrubowo-kulowa nie jest tak powszechna w samochodach osobowych, jak przekładnia zębatkowa. Znajduje ona natomiast szerokie zastosowanie w cięższych pojazdach użytkowych, gdzie jej solidna konstrukcja i precyzyjne działanie są szczególnie pożądane.
Czytaj więcej: Programowanie Kluczyka Seat Leon - Prosty Sposób na Kodowanie Kluczyka Leon 1
Rodzaje przekładni kierowniczych - Przekładnia ślimakowa
Przekładnia ślimakowa to kolejny typ przekładni kierowniczej, który wykorzystuje ślimak jako główny element przenoszący napęd. Choć w przeszłości była ona dość popularna, obecnie występuje głównie w starszych modelach samochodów oraz pojazdach specjalnych.
Konstrukcja przekładni ślimakowej wiąże się z dużym tarciem, co ma wpływ na jej trwałość i wydajność. Wprowadzono jednak pewne udoskonalenia, takie jak wersja globoidalna, która znacząco zmniejsza tarcie i zwiększa żywotność tego typu przekładni.
Systemy wspomagania kierownicy
Niezależnie od rodzaju przekładni kierowniczej stosowanej w pojazdach, układy kierownicze mogą być wyposażone w systemy wspomagania, których zadaniem jest ułatwienie manewrowania pojazdem. Wyróżnia się dwa główne typy wspomagania: hydrauliczne i elektryczne.
Hydrauliczne wspomaganie kierownicy wykorzystuje płyn hydrauliczny do wspomagania skrętu kół. Rozwiązanie to pomaga kierowcy w wykonywaniu manewrów, zwłaszcza podczas parkowania lub poruszania się z niewielkimi prędkościami. Płyn hydrauliczny jest tłoczony przez pompę napędzaną silnikiem pojazdu, a następnie przekazuje siłę wspomagającą na koła.
Elektryczne wspomaganie kierownicy z kolei opiera się na zastosowaniu silnika elektrycznego, który generuje siłę wspomagającą skręt kół. Ten typ wspomagania jest coraz częściej stosowany w nowoczesnych samochodach, ponieważ charakteryzuje się większą elastycznością, wyższą sprawnością i niższym poborem mocy w porównaniu do rozwiązań hydraulicznych.
- Ułatwienie manewrowania pojazdem, szczególnie przy niskich prędkościach i podczas parkowania
- Zmniejszenie wysiłku fizycznego kierowcy
- Poprawa komfortu i bezpieczeństwa jazdy
Podsumowanie - Wybór odpowiedniej przekładni kierowniczej
Podsumowując, istnieje kilka głównych rodzajów przekładni kierowniczych stosowanych we współczesnych pojazdach. Przekładnia zębatkowa pozostaje najbardziej popularnym rozwiązaniem ze względu na swoją prostą konstrukcję, wysoką sprawność i kompaktowe wymiary. Przekładnia śrubowo-kulowa jest natomiast preferowana w cięższych pojazdach, gdzie wymagana jest większa precyzja i odporność na zużycie. Z kolei przekładnia ślimakowa, choć historycznie ważna, obecnie jest rzadziej spotykana.
Niezależnie od rodzaju przekładni kierowniczej, układy kierownicze mogą być wyposażone w systemy wspomagania, które znacząco ułatwiają manewrowanie pojazdem, szczególnie przy niskich prędkościach. Wybór odpowiedniego typu przekładni kierowniczej oraz systemu wspomagania zależy od kategorii i przeznaczenia danego pojazdu, a także preferencji konstruktorów i producentów.
Podsumowując, rodzaje przekładni kierowniczych oraz obecne rozwiązania w zakresie wspomagania układu kierowniczego stanowią istotne elementy wpływające na komfort, precyzję i bezpieczeństwo prowadzenia współczesnych pojazdów mechanicznych.
Rodzaje przekładni kierowniczych - od zębatkowej po śrubowo-kulową
Układ kierowniczy w pojeździe to kluczowy element, odpowiedzialny za przekształcanie ruchu obrotowego kierownicy na obrót kół. Istnieje kilka podstawowych typów przekładni kierowniczych, różniących się konstrukcją, zastosowaniem oraz zasadą działania. Wybór odpowiedniej przekładni kierowniczej ma istotny wpływ na komfort, precyzję i bezpieczeństwo prowadzenia pojazdu.
Najpopularniejszym rozwiązaniem jest przekładnia zębatkowa, która dzięki prostej budowie, wysokiej sprawności i niewielkim rozmiarom, stanowi preferowaną opcję w samochodach osobowych. Przekładnia śrubowo-kulowa z kolei znajduje zastosowanie głównie w pojazdach użytkowych, gdzie wymagana jest większa precyzja i odporność na zużycie. Rzadziej spotykaną, aczkolwiek historycznie istotną, jest przekładnia ślimakowa.
Niezależnie od rodzaju przekładni kierowniczej, układy kierownicze mogą być wyposażone w systemy wspomagania, zarówno hydrauliczne, jak i elektryczne. Ułatwiają one manewrowanie pojazdem, szczególnie podczas parkowania lub jazdy z niskimi prędkościami, poprawiając komfort i bezpieczeństwo prowadzenia.
Wybór odpowiedniej przekładni kierowniczej oraz systemu wspomagania zależy od kategorii i przeznaczenia danego pojazdu. Daje to konstruktorom i producentom możliwość dostosowania układu kierowniczego do specyficznych wymagań różnych typów pojazdów mechanicznych.
Podsumowując, rodzaje przekładni kierowniczych oraz systemy wspomagania to kluczowe elementy wpływające na wrażenia z jazdy, precyzję sterowania i bezpieczeństwo użytkowania współczesnych samochodów.
