Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak prawidłowo używać multimetru do diagnozowania stanu różnych typów baterii. Dowiesz się, jak ustawić miernik, bezpiecznie przeprowadzić pomiar i zinterpretować wyniki, aby ocenić, czy bateria jest naładowana, rozładowana, czy też wymaga wymiany.
Szybki przewodnik po sprawdzaniu baterii miernikiem
- Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie 20V.
- Podłącz czerwoną sondę do bieguna dodatniego (+), a czarną do ujemnego (-).
- Bateria AA/AAA jest naładowana przy 1.5V-1.65V, rozładowana poniżej 1.2V.
- Bateria 9V jest słaba, gdy napięcie spada poniżej 8V.
- Akumulator samochodowy powinien mieć 12.4V-12.8V po postoju, a pod obciążeniem nie mniej niż 10V.
- Pomiar pod obciążeniem daje bardziej wiarygodny obraz kondycji baterii.
Dlaczego miernik to najlepszy przyjaciel Twoich baterii
Witaj w świecie, gdzie zgadywanie o stanie baterii odchodzi w zapomnienie. Poleganie wyłącznie na dacie ważności lub pobieżnej ocenie "na oko" to prosta droga do niepotrzebnych wydatków lub, co gorsza, uszkodzenia Twoich ulubionych urządzeń. Posiadanie i umiejętność obsługi multimetru to nie tylko oszczędność, ale przede wszystkim pewność, że wykorzystujesz pełen potencjał swoich źródeł zasilania. To proste narzędzie potrafi zdziałać cuda, pozwalając Ci na samodzielną i precyzyjną diagnozę.
Koniec z zgadywaniem dlaczego data ważności to nie wszystko?
Data ważności na opakowaniu baterii to obietnica producenta dotycząca jej trwałości w idealnych warunkach nienaruszona, przechowywana w odpowiedniej temperaturze. Jednak rzeczywistość jest często inna. Baterie leżą w sklepach, w naszych szufladach, a ich stan może się zmieniać niezależnie od daty. Tylko pomiar napięcia jest w stanie dać nam bezstronną i rzetelną informację o tym, ile "życia" faktycznie pozostało w naszej baterii.
Jakie informacje o baterii zdradzi Ci prosty pomiar napięcia?
Pomiar napięcia to jak szybki "wywiad" z baterią. Pozwala nam nie tylko ocenić jej aktualny poziom naładowania, ale także daje wstępny obraz jej ogólnej kondycji. Możemy dowiedzieć się, czy bateria jest gotowa do akcji, czy może potrzebuje już zasłużonej emerytury. Kluczowe jest tu zrozumienie pojęcia napięcia nominalnego tego, które podaje producent oraz napięcia rzeczywistego, które odczytujemy z naszego miernika.
Zanim zaczniesz: Przygotowanie miernika i podstawy bezpieczeństwa
Zanim przystąpisz do pomiaru, upewnij się, że Twój multimetr jest gotowy do pracy. Prawidłowe ustawienie urządzenia to podstawa, która gwarantuje nie tylko dokładność pomiaru, ale także bezpieczeństwo zarówno Twoje, jak i samego miernika oraz baterii.

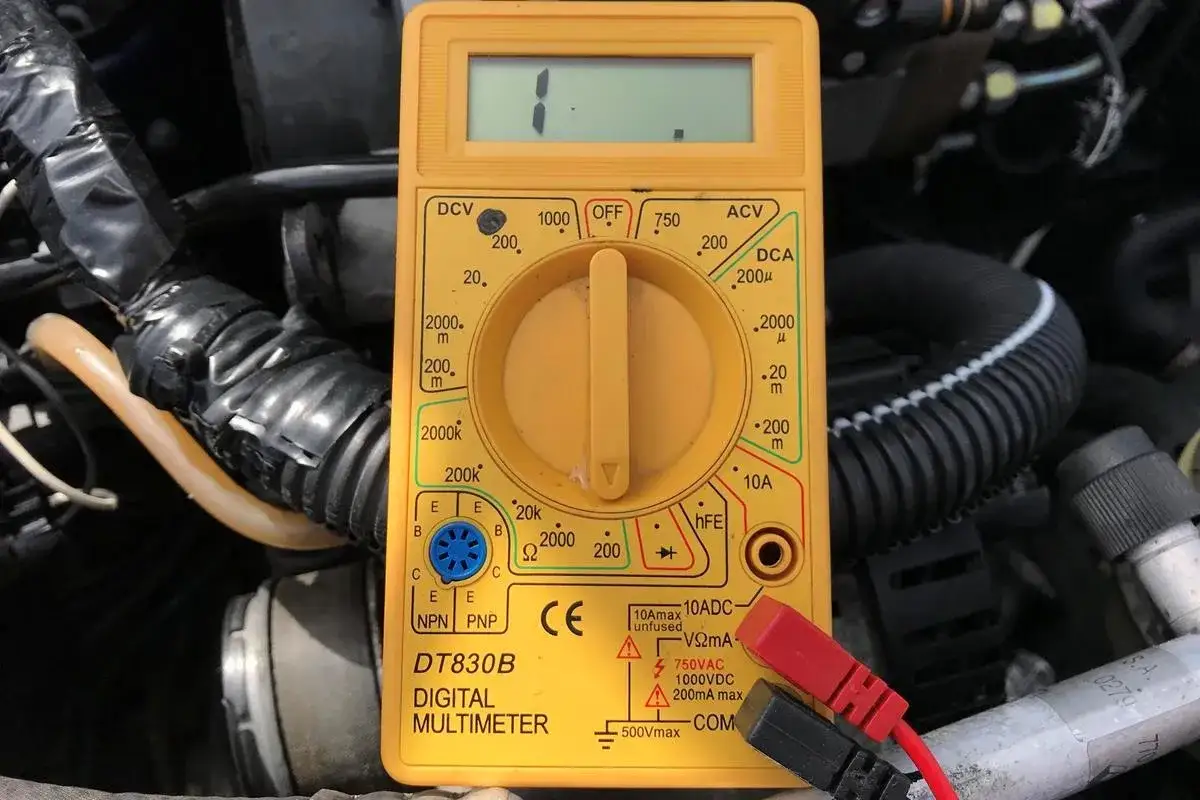

Wybór właściwego trybu: Jak ustawić pokrętło miernika na napięcie stałe (DCV)?
Pierwszym krokiem jest ustawienie pokrętła na odpowiedni tryb pomiarowy. Szukaj oznaczeń takich jak V, VDC, lub symbolu V z linią ciągłą i obok niej przerywaną. Te symbole oznaczają pomiar napięcia stałego (Direct Current Voltage). Pamiętaj, że baterie dostarczają prąd stały, dlatego zawsze wybieraj ten tryb. Pomiar napięcia zmiennego (ACV) w tym przypadku nie ma zastosowania i mógłby prowadzić do błędnych odczytów.
Zakres 20V uniwersalne ustawienie dla większości baterii
Większość popularnych baterii, od małych "paluszków" po akumulatory samochodowe, mieści się w zakresie napięcia, który można bezpiecznie i precyzyjnie zmierzyć na ustawieniu 20V. Jest to uniwersalny wybór, który sprawdzi się w większości domowych zastosowań. Ważne jest, aby wybrany zakres pomiarowy był zawsze wyższy niż nominalne napięcie mierzonej baterii. Dzięki temu unikniesz uszkodzenia miernika i uzyskasz wiarygodny odczyt.
Czerwony do plusa, czarny do minusa: Zasada podłączania sond, której nie można złamać
Prawidłowe podłączenie sond to klucz do sukcesu. Zawsze pamiętaj o tej prostej zasadzie: czerwona sonda do bieguna dodatniego (+) baterii, a czarna sonda do bieguna ujemnego (-). Jeśli przypadkowo odwrócisz bieguny, nie martw się miernik po prostu wskaże wartość ujemną, co nie uszkodzi urządzenia. Jednak trzymanie się tej zasady ułatwi Ci interpretację wyników i uczyni proces bardziej intuicyjnym.
Krok po kroku: Jak sprawdzić najpopularniejsze baterie domowe?
Teraz, gdy Twój multimetr jest gotowy, możemy przejść do praktyki. Sprawdźmy, jak zdiagnozować stan najczęściej spotykanych w naszych domach baterii.
Test "paluszków" AA i AAA ile woltów ma w pełni sprawna bateria 1.5V?
Baterie typu AA i AAA, te najpopularniejsze "paluszki", mają nominalne napięcie 1.5V. W pełni naładowana, nowa bateria tego typu powinna wskazywać na wyświetlaczu miernika napięcie w przedziale 1.5V do 1.65V. Jeśli odczyt wynosi około 1.3V, bateria jest częściowo zużyta, ale wciąż może posłużyć w mniej wymagających urządzeniach, takich jak piloty czy zegarki. Wynik poniżej 1.2V oznacza, że bateria jest już bliska wyczerpania i najlepiej ją wymienić.
Pomiar baterii 9V kiedy jest jeszcze dobra, a kiedy nadaje się do wymiany?
Baterie 9V, często spotykane w czujnikach dymu czy niektórych zabawkach, mają nieco wyższe napięcie nominalne. Nowa bateria alkaliczna 9V może wykazywać napięcie nawet do 9.5V. Kiedy jednak odczyt spadnie poniżej 8V, możemy śmiało uznać ją za słabą i rozważyć jej wymianę, szczególnie jeśli zasila urządzenie wymagające stabilnego i mocnego źródła zasilania.
Co z bateriami guzikowymi (CR2032, LR44)? Technika pomiaru małych ogniw
Baterie guzikowe, takie jak popularne CR2032 (3V) czy LR44 (1.5V), mierzymy na tych samych zasadach co inne baterie ustawiamy multimetr na DCV i odpowiedni zakres (często wystarczy już 2V). Ze względu na ich niewielki rozmiar, kluczowe jest precyzyjne przyłożenie końcówek sond do biegunów, aby zapewnić dobry kontakt. Spadek napięcia poniżej wartości nominalnej jest tutaj również sygnałem zużycia.
Jak interpretować wyniki? Zrozum, co mówią liczby na wyświetlaczu
Samo wykonanie pomiaru to dopiero połowa sukcesu. Prawdziwa wartość leży w umiejętności zinterpretowania tego, co pokazują nam liczby na wyświetlaczu multimetru.
Napięcie nominalne a rzeczywiste: Dlaczego nowa bateria ma więcej niż 1.5V?
Często zdarza się, że nowa bateria, która nominalnie powinna mieć 1.5V, po podłączeniu do miernika pokazuje na przykład 1.6V. Nie panikuj! To zupełnie normalne zjawisko. Napięcie rzeczywiste nowej, nieużywanej baterii jest często nieco wyższe niż napięcie nominalne. Wynika to z samej chemii ogniwa i jego potencjału. Ważne jest, aby znać te wartości, aby nie uznać sprawnej baterii za uszkodzoną.
Tabela napięć: Odczytaj kondycję swojej baterii (Dobra / Słaba / Wyczerpana)
| Typ baterii | Dobra / Naładowana | Słaba / Częściowo rozładowana | Wyczerpana / Do wymiany |
|---|---|---|---|
| AA / AAA (1.5V) | 1.5V - 1.65V | ~1.3V | < 1.2V |
| 9V | > 8.5V | ~8V | < 7.5V |
| Akumulator samochodowy (12V) - spoczynkowy | 12.4V - 12.8V | 12.0V - 12.4V | < 12.0V |
Kiedy pomiar bez obciążenia może kłamać? Wprowadzenie do testu obciążeniowego
Pomiar napięcia baterii "na sucho", czyli bez podłączenia jej do urządzenia, jest szybki i łatwy. Jednak może być mylący. Zużyta bateria, która nie jest w stanie dostarczyć wystarczającego prądu pod obciążeniem, może nadal wykazywać pozornie dobre napięcie spoczynkowe. Dlatego właśnie test pod obciążeniem jest bardziej wiarygodną metodą oceny faktycznej kondycji baterii, szczególnie w przypadku akumulatorów.
Poziom zaawansowany: Jak profesjonalnie sprawdzić akumulator samochodowy?
Akumulator samochodowy to serce układu elektrycznego pojazdu. Jego diagnostyka wymaga nieco więcej uwagi, ale dzięki multimetrowi możemy uzyskać kompleksowy obraz jego stanu.

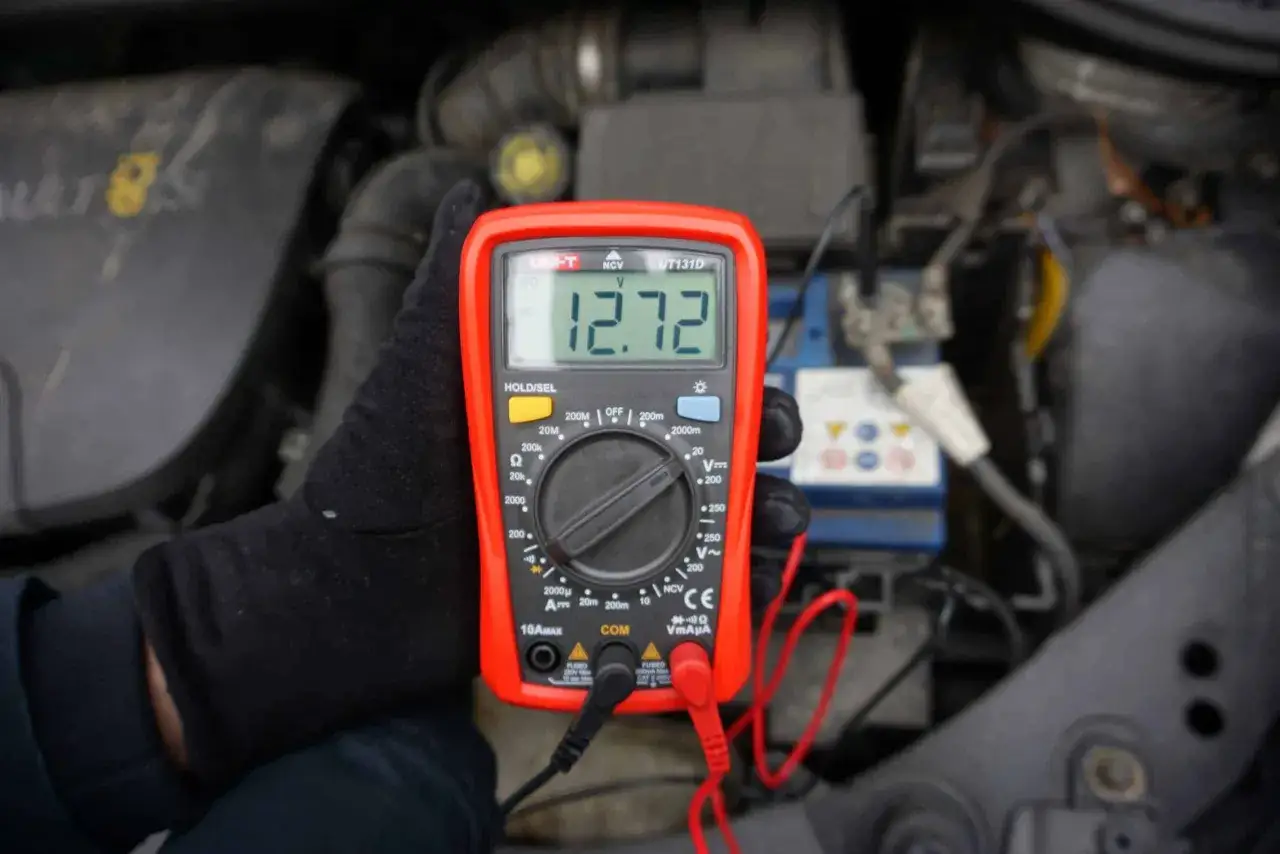

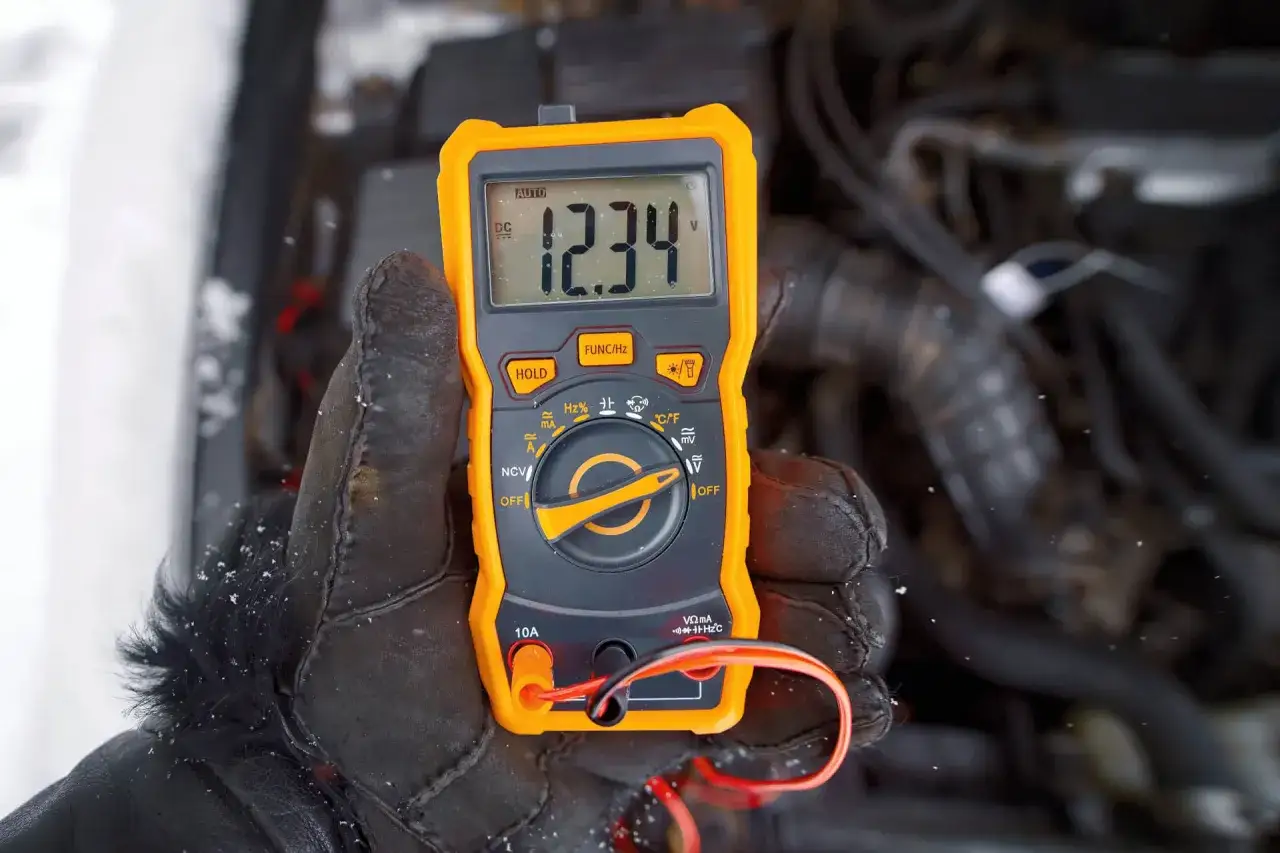

Test spoczynkowy: Pomiar napięcia na wyłączonym silniku krok po kroku
Aby ocenić podstawowy stan naładowania akumulatora, wykonaj pomiar napięcia na jego zaciskach, gdy silnik jest wyłączony. Najlepiej zrobić to rano, po nocnym postoju pojazdu. W pełni naładowany akumulator powinien wykazywać napięcie w zakresie 12.4V do 12.8V. Wynik poniżej 12V oznacza, że akumulator jest znacząco rozładowany i może mieć problemy z uruchomieniem silnika.
Kluczowy test pod obciążeniem: Sprawdzanie napięcia podczas rozruchu silnika
Najlepszym testem zdolności akumulatora do dostarczenia prądu rozruchowego jest pomiar napięcia w momencie kręcenia rozrusznikiem. Uruchom silnik i obserwuj wskazania miernika. W tym krytycznym momencie napięcie nie powinno spaść poniżej 10V. Jeśli spadnie niżej, oznacza to, że akumulator jest już zużyty i nie radzi sobie z obciążeniem. Według danych Autocentrum.pl, ten test jest kluczowy dla pełnego obrazu kondycji akumulatora.
Diagnoza ładowania: Jak sprawdzić, czy alternator poprawnie ładuje akumulator?
Sprawny alternator jest równie ważny jak sam akumulator. Aby sprawdzić jego działanie, uruchom silnik i zmierz napięcie na zaciskach akumulatora. Prawidłowe napięcie ładowania powinno mieścić się w zakresie około 13.8V do 14.4V. Jeśli wartość jest znacznie niższa lub wyższa, może to oznaczać problem z alternatorem lub regulatorem napięcia. Według danych Autocentrum.pl, to pozwala ocenić sprawność całego układu ładowania.
Najczęstsze błędy i jak ich unikać czyli czego absolutnie nie robić
Nawet najlepsze narzędzie może okazać się bezużyteczne, jeśli używamy go nieprawidłowo. Oto kilka pułapek, w które łatwo wpaść podczas pomiarów multimetrem.
Pomyłka w ustawieniach miernika dlaczego pomiar amperów (A) to zły pomysł?
Absolutnie nigdy nie próbuj mierzyć prądu (amperów) poprzez podłączenie sond bezpośrednio do biegunów baterii, tak jak robisz to przy pomiarze napięcia. Jest to równoznaczne z wywołaniem zwarcia! Może to uszkodzić bezpiecznik w mierniku, a w skrajnych przypadkach nawet samą baterię. Pamiętaj, pomiar prądu zawsze wymaga szeregowego wpięcia multimetru w obwód, co jest zupełnie inną procedurą.
Dotykanie końcówek sond palcami jak wpływa to na dokładność pomiaru?
Chociaż w przypadku pomiaru napięcia baterii domowych efekt jest zazwyczaj minimalny, to dotykanie metalowych końcówek sond palcami podczas pomiaru może wprowadzić do obwodu dodatkową rezystancję rezystancję Twojego ciała. Może to nieznacznie zafałszować odczyt, zwłaszcza przy bardzo niskich napięciach. Dla zachowania najwyższej dokładności i dobrych praktyk, staraj się dotykać jedynie izolowanych części sond.
Przeczytaj również: Jak przewozić auto na lawecie? – Kompletny poradnik
Mierzenie akumulatora zaraz po jeździe dlaczego to fałszuje wyniki?
Pomiar akumulatora samochodowego zaraz po zatrzymaniu pojazdu może dać Ci fałszywie wysoki odczyt. Wynika to z tak zwanego "napięcia powierzchniowego" (surface charge), które jest tymczasowym efektem ładowania podczas jazdy. Aby uzyskać wiarygodny obraz rzeczywistego stanu naładowania, akumulator musi "odpocząć" przez co najmniej kilka godzin, najlepiej przez noc, aby napięcie miało szansę się ustabilizować.
